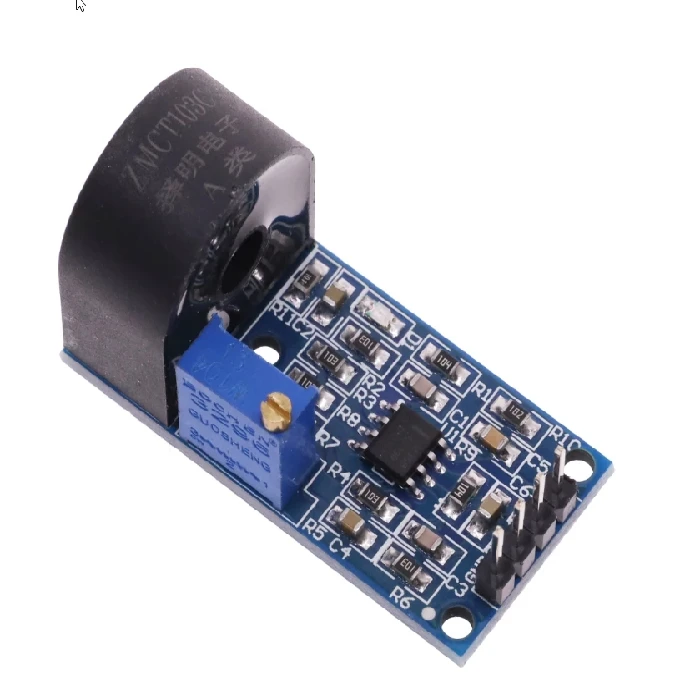

AC Tokovni Senzor z OP Ojačevalnikom 5A
AC tokovni senzor z OP ojačevalnikom je inovativen izdelek, ki je opremljen z mikro-natančnim tokovnim transformatorjem in vzorčevalnim uporom, kar omogoča zanesljivo merjenje in spremljanje električnih tokov. Ta napreden senzor je posebej zasnovan za zagotavljanje visoke natančnosti in zanesljivosti v različnih aplikacijah.
Ena ključna značilnost tega izdelka je vgrajeni mikro-natančen tokovni transformator, ki omogoča natančno merjenje tokov v AC vezju. To je še posebej koristno pri aplikacijah, kjer je potrebno zanesljivo spremljanje električnih tokov.
Senzor je opremljen tudi z vzorčevalnim uporom, ki omogoča ustrezno vzorčenje in kompenzacijo signalov. To zagotavlja natančne meritve in zanesljive rezultate, tudi v zahtevnih pogojih.
Ena od ključnih zmogljivosti tega izdelka je možnost merjenja 5A v izmeničnem toku, pri čemer je analogna izhodna vrednost sorazmerna 5A/5mA. To omogoča prilagodljivost pri merjenju tokov v različnih aplikacijah.
Izdelek je zasnovan za merjenje tokov do 5A, kar ga naredi primernega za širok spekter električnih naprav in sistemov.
Senzor zagotavlja natančne izhodne podatke s 5mA ocenjenim izhodnim tokom, kar prispeva k zanesljivosti in doslednosti meritev.
Z izjemnim razmerjem spremembe 1000:1 ta senzor omogoča natančno zaznavanje tudi najmanjših sprememb v tokovih.
S širokim linearnim območjem od 0 do 10A pri 100 ohmih ta izdelek omogoča prilagodljivost pri merjenju različnih tokov.
Visoka linearnost senzorja zagotavlja natančne in dosledne rezultate meritev, kar je ključno za številne aplikacije.
Z natančnostjo ocenjevanja 0,2 ta izdelek izpolnjuje najvišje standarde in zagotavlja zanesljive meritve.
Senzor uporablja izolacijsko napetost 3000V, kar prispeva k varnosti in zanesljivosti v različnih okoljih.
Uporaba epoksi smole kot tesnilnega materiala zagotavlja trajnost in odpornost na različne vremenske pogoje.
Izdelek je zasnovan za delovanje v širokem temperaturnem območju od -40 do +70 stopinj Celzija, kar ga naredi primernega za različne industrijske aplikacije.

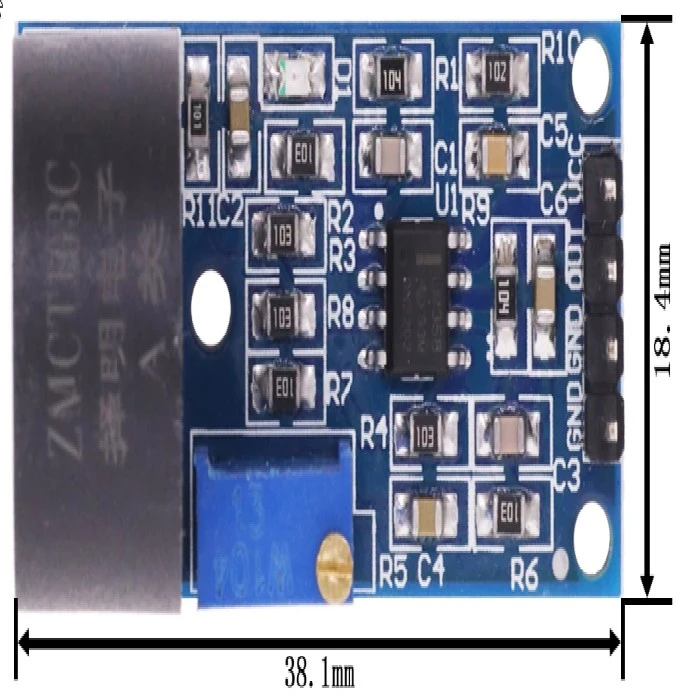

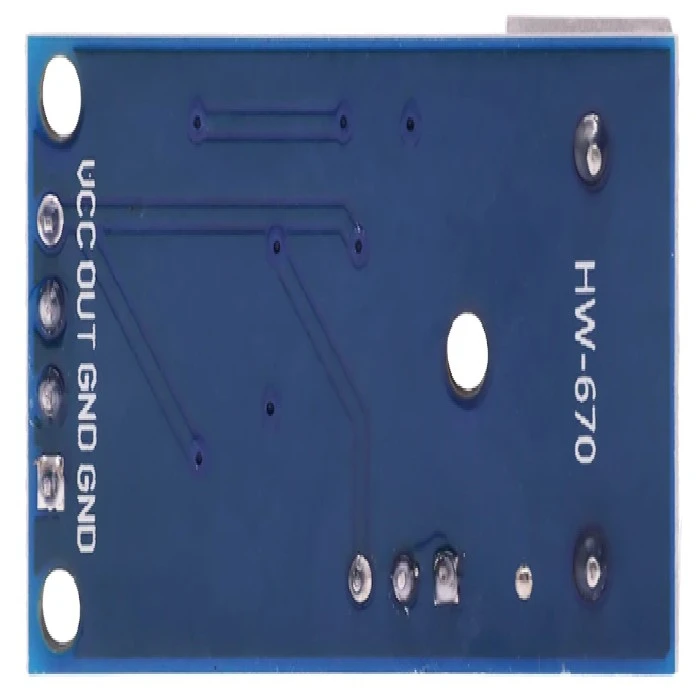

Modul je opremljen s serijo ZMCT103C malih visoko natančnih tokovnih transformatorjev in visoko natančnih operacijskih ojačevalnikov za natančno vzorčenje in ustrezno kompenzacijo signalov. To je priročno za pridobivanje signalov izmenične napetosti do 5A. Ustrezen analogni izhodni AC signal se lahko prilagodi s potenciometrom (nastavljanje razmerja ojačanja, razpon ojačanja je 0-100-krat), vendar največja napetost na izhodu (OUT) ne bo presegla 1/2 VCC.
Ocenjen vhodni tok: 5A
Ocenjen izhodni tok: 5mA
Razmerje spremembe: 1000:1
Fazna razlika: manjša ali enaka 20' (100?)
Linearno območje: 0-10A (100?)
Linearnost: 0,2%
Stopnja natančnosti: 0,2
Odpornost na izolacijo: 3000V
Delovna temperatura: -40 °C ~ 70 °C
Tesnilni material: epoksi smola
Napetost napajanja modula: 5-30V DC
Pri meritvah žični signal, ki ga želite testirati, poteka skozi luknjo transformatorja, VCC in GND pa sta povezana z napajalnikom DC 5-30V, VOUT in GND pa sta povezana z osciloskopom. Potenciometer je prilagojen, da dobite želeno obliko valovanja, pri čemer bo amplituda valovanja merjenega toka naraščala, vendar ne bo presegla 1/2VCC.

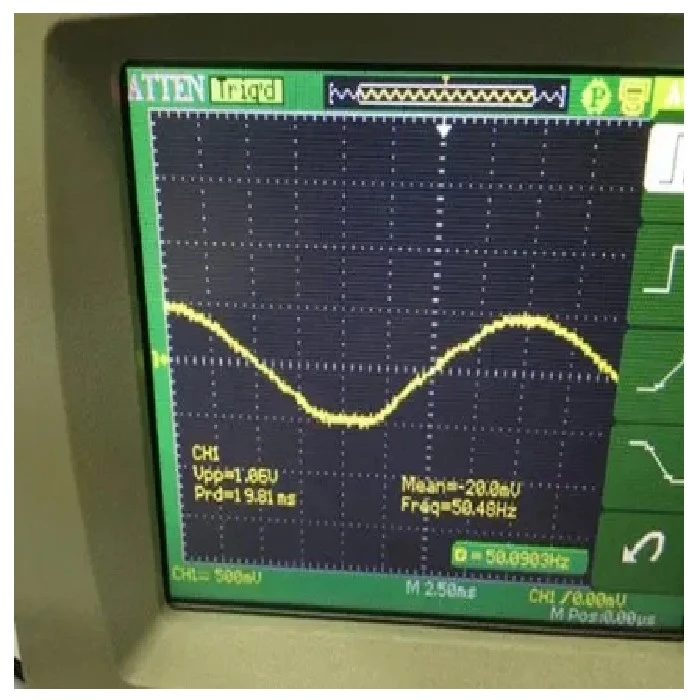

Spodnja slika prikazuje valovno obliko, izmerjeno, ko je VCC povezan z napajanjem 5V in ena od 60W spajkalnih želez prehaja skozi okroglo luknjo transformatorja:
1. Vgrajen mikro-natančen tokovni transformator
Ena ključna značilnost tega izdelka je vgrajeni mikro-natančen tokovni transformator, ki omogoča natančno merjenje tokov v AC vezju. To je še posebej koristno pri aplikacijah, kjer je potrebno zanesljivo spremljanje električnih tokov.
2. Vgrajen vzorčevalni upor
Senzor je opremljen tudi z vzorčevalnim uporom, ki omogoča ustrezno vzorčenje in kompenzacijo signalov. To zagotavlja natančne meritve in zanesljive rezultate, tudi v zahtevnih pogojih.
3. Moduli 5A merijo izmenični tok, analogna izhodna vrednost ustreza 5A/5mA
Ena od ključnih zmogljivosti tega izdelka je možnost merjenja 5A v izmeničnem toku, pri čemer je analogna izhodna vrednost sorazmerna 5A/5mA. To omogoča prilagodljivost pri merjenju tokov v različnih aplikacijah.
4. Ocenjen vhodni tok: 5A
Izdelek je zasnovan za merjenje tokov do 5A, kar ga naredi primernega za širok spekter električnih naprav in sistemov.
5. Ocenjen izhodni tok: 5mA
Senzor zagotavlja natančne izhodne podatke s 5mA ocenjenim izhodnim tokom, kar prispeva k zanesljivosti in doslednosti meritev.
6. Razmerje spremembe: 1000:1
Z izjemnim razmerjem spremembe 1000:1 ta senzor omogoča natančno zaznavanje tudi najmanjših sprememb v tokovih.
7. Linearno območje: 0 ~ 10A (100 ohmov)
S širokim linearnim območjem od 0 do 10A pri 100 ohmih ta izdelek omogoča prilagodljivost pri merjenju različnih tokov.
8. Linearnost: 0,2%
Visoka linearnost senzorja zagotavlja natančne in dosledne rezultate meritev, kar je ključno za številne aplikacije.
9. Natančnost ocenjevanja: 0,2
Z natančnostjo ocenjevanja 0,2 ta izdelek izpolnjuje najvišje standarde in zagotavlja zanesljive meritve.
10. Uporaba izolacijske napetosti: 3000V
Senzor uporablja izolacijsko napetost 3000V, kar prispeva k varnosti in zanesljivosti v različnih okoljih.
11. Tesnilni material: epoksi smola
Uporaba epoksi smole kot tesnilnega materiala zagotavlja trajnost in odpornost na različne vremenske pogoje.
12. Delovna temperatura: -40 stopinj Celzija - +70 stopinj Celzija
Izdelek je zasnovan za delovanje v širokem temperaturnem območju od -40 do +70 stopinj Celzija, kar ga naredi primernega za različne industrijske aplikacije.

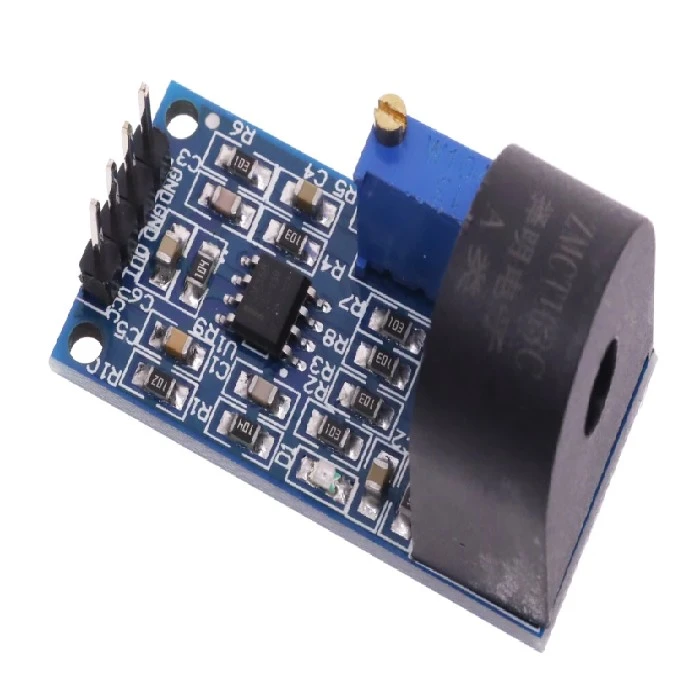

AC Tokovni Senzor z OP Ojačevalnikom
Modul je opremljen s serijo ZMCT103C malih visoko natančnih tokovnih transformatorjev in visoko natančnih operacijskih ojačevalnikov za natančno vzorčenje in ustrezno kompenzacijo signalov. To je priročno za pridobivanje signalov izmenične napetosti do 5A. Ustrezen analogni izhodni AC signal se lahko prilagodi s potenciometrom (nastavljanje razmerja ojačanja, razpon ojačanja je 0-100-krat), vendar največja napetost na izhodu (OUT) ne bo presegla 1/2 VCC.
Parameter: Parametri ZMCT103C
Ocenjen vhodni tok: 5A
Ocenjen izhodni tok: 5mA
Razmerje spremembe: 1000:1
Fazna razlika: manjša ali enaka 20' (100?)
Linearno območje: 0-10A (100?)
Linearnost: 0,2%
Stopnja natančnosti: 0,2
Odpornost na izolacijo: 3000V
Delovna temperatura: -40 °C ~ 70 °C
Tesnilni material: epoksi smola
Napetost napajanja modula: 5-30V DC
Pri meritvah žični signal, ki ga želite testirati, poteka skozi luknjo transformatorja, VCC in GND pa sta povezana z napajalnikom DC 5-30V, VOUT in GND pa sta povezana z osciloskopom. Potenciometer je prilagojen, da dobite želeno obliko valovanja, pri čemer bo amplituda valovanja merjenega toka naraščala, vendar ne bo presegla 1/2VCC.
Spodnja slika prikazuje valovno obliko, izmerjeno, ko je VCC povezan z napajanjem 5V in ena od 60W spajkalnih želez prehaja skozi okroglo luknjo transformatorja:
