Pneumatický regulátor průtoku vzduchu 90 ° pro více řízený pohyb

Pneumatický regulátor průtoku vzduchu 90st mužské nitě 3/8 příslušenství (fitinky) pro trouby nebo trubky 4mm POM mosaz je určen k nastavení průtoku na místě připojení. Může ovlivnit rychlost příslušného pneumatického pohonu, zatímco úhel provedení usnadňuje distribuci trubky v omezeném prostoru. Jejím hlavním úkolem je řídit tok; ostatní části systému musí být odstraněny odděleně.

Pánské nitě 3/8, trubka 4 mm, POM a mosaz

Při výběru, jsem nejprve zkontrolovat rozměry. Jen tak porovnám cenu. Tato implementace kombinuje následující údaje:

• Typ přípravku: pneumatický regulátor průtoku vzduchu.
• Úhel montáže: 90 °, pro úhlové připojení vzduchové trubky.
• Závit: muž, velikost 3/8.
• Velikost potrubí: 4 mm.
• Výpis materiálů: POM a mosaz.
• Účel: nastavení průtoku stlačeného vzduchu podle požadavků pneumatického obvodu.

Kód 3/8 označuje jmenovitou velikost závitu, takže ji nesmíme jednoduše přeměnit na vnější průměr vynásobením 25,4. Měl by být také ověřen standard vlákna, jako jsou G, R nebo NPT. Samotná velikost ještě nezaručuje kompatibilitu.

V případě běžných rychlých spojů pro značení pneumatických hadic 4 mm znamená vnější průměr potrubí. Také kontroluji způsob propojení betonového provedení před objednáním. Hlavní nit 3/8 zároveň neznamená, že připojení k potrubí bude 4 mm zajistit průtok většího potrubí: důležitý je vnitřní průměr a délka potrubí, otevření regulátoru a rozdíl tlaku.

Regulace průtoku pro otáčky pneumatického válce

Válec se pohybuje příliš rychle, výrobek kudrnatě sklouzne nebo vyvrhne mechanismus příliš tvrdě. V takovém případě kontroluji, zda je tok správně nastaven. Omezením toku, můžeme nastavit rychlost pohybu na pracovní proces v řádně navrženém obvodu.

Tato zásada také popisuje Festo v technické dokumentaci: rychlost pneumatického válce je regulována tlumíním nasávaného vzduchu nebo odpadního vzduchu v závislosti na výkonu ventilu a obvodu. Regulátor průtoku nesmí nahradit regulátor tlaku. První ovlivňuje hlavně rychlost, druhá ovlivňuje možný tlak a tím i hnací sílu.

• Ejekční mechanismy: přizpůsobení rychlosti požadavkům procesu.
• Montážní zařízení: více řízený přibližování k obrobku.
• Obaly a montovaná zařízení: koordinace jednotlivých pneumatických pohybů.
• Služby a zpracování strojů: nastavení průtoku pro stávající spoje, pokud jsou rozměry a technické požadavky shodné.

Před použitím, jsem zkontrolovat, že konkrétní výkon duše v jednom nebo obou směrech a že má protinávratovou funkci. To nelze spolehlivě stanovit z názvu výrobku. Je také důležité pro volbu povoleného tlaku, teploty, těsnění a průtoku; tyto hodnoty se nepředpokládají bez datového listu.

Srovnání s úhlovým spojem bez regulace

Na trhu si můžeme vybrat mezi regulátorem a normálním připojením pro stejné místo instalace. Klíčovou výhodou regulátoru je schopnost regulovat tok. Srovnání ukazuje funkční alternativu, nikoli test určitých konkurenčních značek.

Pokud je spojení vhodné pro regulaci současně, spojení obou funkcí může zjednodušit zapojení. Pokud je tok již řádně regulován jinde, nemusí být nutný další regulátor. Takže vybíráme příznivé řešení podle skutečného úkolu.

Levnější a přínosnější: úspora celého řešení

Hledám úspory ve správném výběru, načasování instalace a nastavení procesu. Beru v úvahu náklady na celou instalaci, jakékoliv další spoje a důsledky špatné objednávky. Konkrétní cenová výhoda vyžaduje srovnání současných nabídek.

Pomalejší pohyb samotného válce neznamená menší spotřebu vzduchu na procházku. V případě stejné chůze a srovnatelného tlaku nesmí samotné tlumení obvykle eliminovat množství vzduchu potřebné k naplnění tlakové láhve. Proto kontroluji úspory energie měřením a v kombinaci s tlakem, únikem a provozním režimem kompresoru.

Úsporná pneumatika doporučená profesionálními médii

Pro uživatele to znamená jasné pořadí: odstraňujeme úniky, kontrolujeme požadovaný tlak a pak nastavujeme spotřebitele. Tento regulátor je věnován poslední části tohoto úkolu, kde potřebujeme kontrolu průtoku. Výsledky kompletní renovace kompresorové stanice nelze připsat jednomu spojení.

Místní poradenství: Lublaň a správná volba

Se společností Inkoust v Lublani kombinujeme nabídku komponentů se zkušenostmi v průmyslové automatizaci a výrobě strojů. Když si vyberu pneumatické spojení, chci porozumět i jejímu poslání. Proto, to dává smysl koupit lokálně, když přímá konverzace vám pomůže zkontrolovat kompatibilitu rychleji.

Pošlete fotografii spojovacího bodu, štítku vlákna, informací o zkumavce a popis požadovaného pohybu! Před objednáním zkontrolujte pracovní tlak, teplotu a potřebný směr regulace. To nám umožňuje posoudit, zda pneumatický regulátor průtoku vzduchu je 90° se závitem 3/8 pro elektronky 4 mm z POM a mosazné správné volby.

Je úspora regulátoru průtoku stále zodpovědná, pokud vědomě akceptujeme šoky, vysazování výrobků a opakované zpoždění v důsledku nevhodného pohybu stroje?

Informace pro výběr regulátoru 3/8 a potrubí 4 mm

Tato verze má mužské jmenovité vlákno 3/8, rychlé připojení pro trubku s vnějším průměrem 4 mm, úhel 90° a kombinaci POM materiálů a mosazi. Cena je 3,00 € dPH. Pro správnou výměnu také porovnáváme funkci a způsob instalace, nejen jmenovité spojovací rozměry.

Dodavatelé technického listu této řady ještě nejsou k dispozici. Před výběrem musí být potvrzen standard závitu G/R/NPT, těsnění materiálu, přípustný tlak a teplota, typ hadice, charakteristika toku a směr tlumení. Stejně tak není potvrzena funkce grantu, rotace a předepsaný montážní moment. Úhel 90° nepotvrzuje sama o sobě možnost rotace těla.

Pro použití v potravinách nebo lékárnách potřebujeme vhodné důkazy pro celou betonovou sadu. POM a mosaz samy o sobě neprokazují dodržování hygienických požadavků HACCP/GMP. Zkontrolujte čisticí, koncentrační a čisticí proces těsněním a hadicovým materiálem.

Expertní pozadí výběru

Obecné zásady upřesňují Festo - regulace průtoku vzduchu, SMC - Fast- connecting regulátory a Ensinger - obecné rysy POM. Tyto zdroje nejsou technické listy nebo certifikáty našeho produktu.

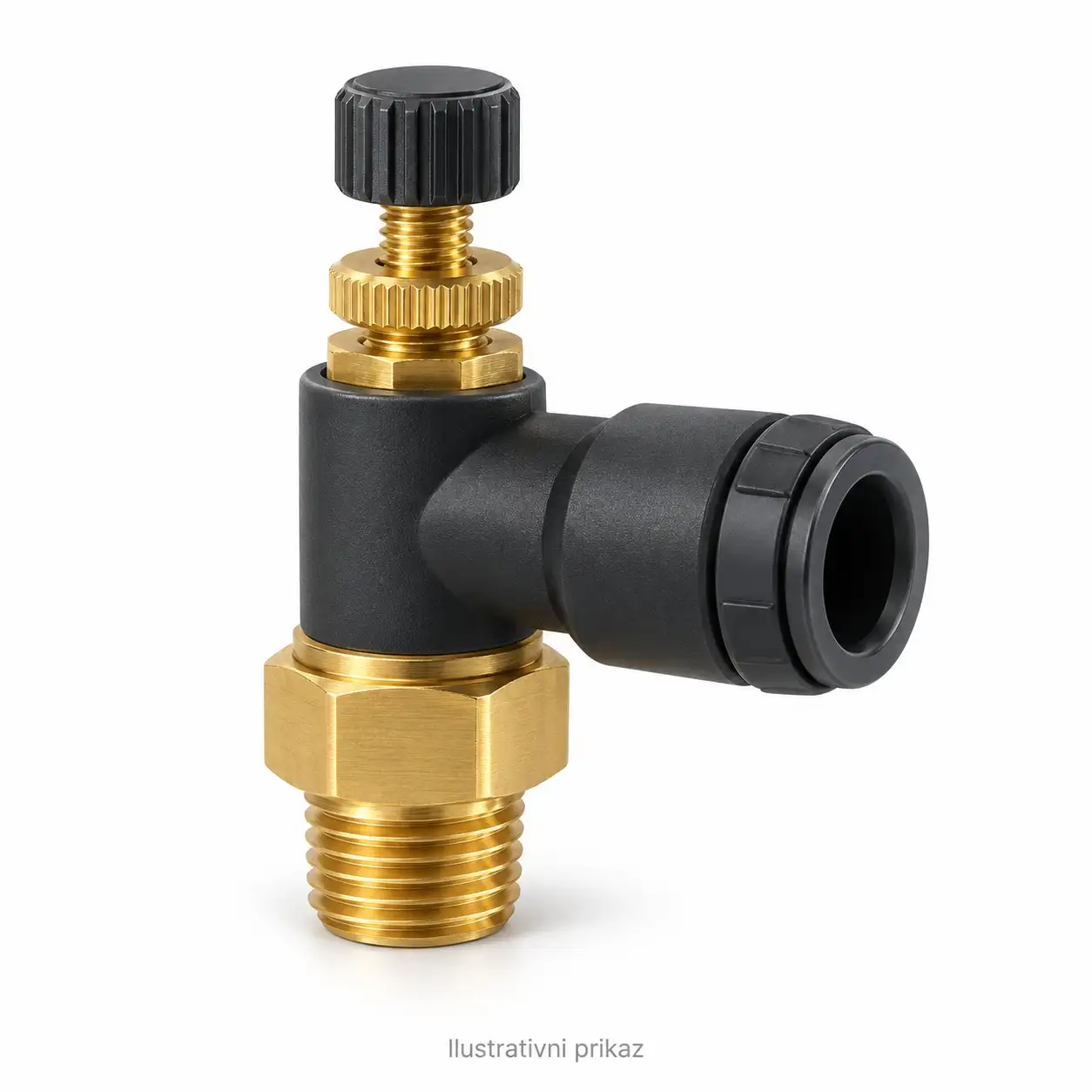

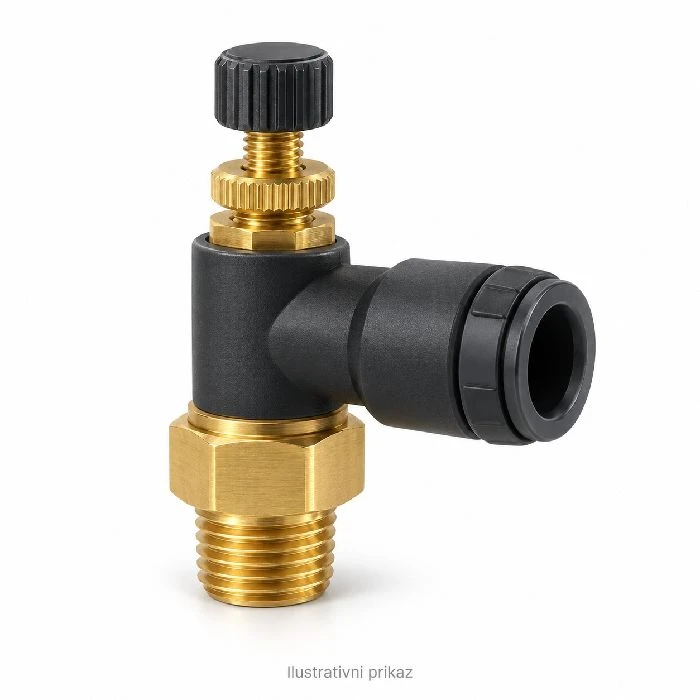

Ilustrace řady regulátorů POM/brass. Vzhled dodaného výkonu se může lišit.
