Pneumatický regulátor průtoku vzduchu pro regulaci pohybu 90 °

Válec se pohybuje příliš rychle. Kousek uklouzne. Uděláme to znovu. V případě pneumatiky se malá součástka může rozhodnout, kolik času strávíme koordinací provozu stroje. Proto doporučujeme přizpůsobit rychlost pohybu úkolu!

Pneumatický regulátor průtoku vzduchu 90st, mužské nitě 1/4 příslušenství (fitinky) pro trouby nebo trubky 6 mm, POM a mosaz kombinuje úhlové spojení a nastavení průtoku stlačeného vzduchu. Je určen pro aplikace, kde potřebujeme odpovídající rychlost pneumatického pohonu a připojení potrubí pod úhlem 90 stupňů.

Údržba, servis a automatizace

Produkt se zabývá údržbou, opraváři, výrobci strojů, montéry pneumatik, automatizačními integrátory a technicky kvalifikovanými uživateli v dílenských díleních. Doporučujeme ji zejména pro údržbu a opraváře výrobních zařízení, kteří potřebují transparentní a praktické řešení při opravách a přepracování.

• Údržba výroby: nastavení rychlosti válce po změně výrobku nebo procesu.
• Služby strojního zařízení: nahrazení příslušného stávajícího regulačního orgánu ověřenou kompatibilitou.
• Výroba strojů pro speciální účely: regulace přídavných zařízení pro tlačidla, svorky a asistenční mechanismy.
• Balicí a montážní zařízení: přizpůsobení pohybu citlivějším dílům a posloupnosti operací.

Pánské nitě 1/4 a trubice 6 mm

Pojďme zkontrolovat spojení před objednáním. Kód 1/4 označuje jmenovitou velikost závitu, nikoli její vnější průměr v milimetrech. Stejná jmenovitá velikost neznamená, že dvě nitě jsou kompatibilní.

• Typ přípravku: pneumatický regulátor průtoku vzduchu.
• Formát: úhel 90 ° resp. 90st.
• Spojení šroubů: pánské nebo chlapecké košile, pletené nebo háčkované 1/4.
• Spojení potrubí: pro trubku 6 mm; pro tato spojení je označení obecně vnějším průměrem trubky.
• Materiály: POM a mosaz.
• Funkce: nastavení průtoku stlačeného vzduchu.

Měli bychom také zkontrolovat protékající standard, jako je G, R nebo NPT, vhodnost potrubí a způsob těsnění. Název výrobku sám o sobě neuvádí přípustný pracovní tlak, rozsah teplot, maximální průtok nebo směr utlumení. Potvrzujeme tyto informace podle dokumentace konkrétní realizace.

Regulace průtoku a rychlosti válce

Řídíme rychlost pneumatického válce. Zařízením omezte průchod vzduchu a upravte pohyb na úkoly. To může pomoci snížit pohyb, který ztěžuje průchod nebo umístění produktů.

Regulátor průtoku není regulátor tlaku. K nastavení tlaku v zásobníku použijte vhodný regulátor tlaku. Tlumící ventil sám o sobě nezaručuje stejnou rychlost při všech zatíženích a změnách tlaku.

U řady dvoucestných válců je rychlost regulována tlumením výstupního vzduchu. Před instalací proto kontrolujeme, zda je zvolená verze určena pro vlhčení vstupu nebo výstupu a zda má zpětný ventil. Tyto vlastnosti ze samotného štítku 1/4 ní 6 mm nelze určit.

Úhel 90 ° a POM a mosaz

Úhlová konstrukce umožňuje řídit trubku na spoji v jiném směru bez dalšího odděleného kolena, pokud toto spojení umožňuje uspořádání stroje. To je užitečné v případě nábojnic, válců a míst, kde ploché připojení zasahuje do vedení.

Vidíme výhodu kombinace dvou úkolů: změna směru spojení a úprava toku. Při tom musíme udržovat dostatečný prostor pro nastavení a hadici aplikovat bez ohýbání a bočního zatížení konektoru.

Provádění se skládá z POM a mosaz. Volba také bere v úvahu prostředí použití: kompatibilita s čističi, teplota a možné požadavky na korozi by měly být kontrolovány odděleně. Kombinace materiálů se nerovná nerezové oceli.

Srovnání spojení a regulátorů

Pro spravedlivé srovnání se zabýváme dvěma alternativními řešeními, se kterými se můžeme setkat s konkurenčními dodavateli. Porovnáváme design bez neprokázaných tvrzení o ceně, kvalitě nebo životnosti každé značky.

Významná údržba a úspory

Pokud se má provádět údržba levnějšíPorovnejme celou proceduru. Koupit příznivé znamená vybrat část odpovídající připojení a úkolu. Kombinovaný výkon může přinést úspory ve složení, při výměně samostatného regulátoru a kolena.

Příklad výpočtu: Pokud ušetříme 5 minut za pracovní den s nastaveným nastavením, znamená to 100 minut za 20 dní. To je ilustrace hodnoty času, ne naměřeného výsledku tohoto produktu.

Místní poradenství, Lublaň a Řád

Ve společnosti Inkoust v Lublani kombinujeme nabídku komponentů se znalostí výroby specializovaných zařízení a průmyslové automatizace. Chcete-li zkontrolovat výběr místní, pošlete nám fotku místa připojení, kód válce a detaily potrubí.

1. Zkontrolujte mužské vlákno 1/4 a jeho standard.
2. Potvrďte, že konektor odpovídá potrubí 6 mm.
3. Upřesněte požadovaný pracovní tlak, teplotu a směr tlumení.
4. Pro přístup k nastavení zkontrolujte montážní rozměry a prostor.

Odeslat poptávku po pneumatickém regulátoru průtoku vzduchu 90°, 1/4 příslušenství (fitinky) pro trouby nebo trubky 6 mm, POM a mosaz! Před provozem systém uvolněte a zkontrolujte těsnost a provoz zamýšlených provozních podmínek po instalaci.

Je odpovědný za úsporu schopnosti přizpůsobit tok, pak předběhnout pohyby stroje a přijmout opakované opravy jako běžné výrobní náklady?

Informace pro výběr regulátoru 1/4 a potrubí 6 mm

Tato verze má mužské jmenovité vlákno 1/4, rychlé připojení pro trubku s vnějším průměrem 6 mm, úhel 90° a kombinaci POM materiálů a mosazi. Cena je 3,00 € dPH. Pro správnou výměnu také porovnáváme funkci a způsob instalace, nejen jmenovité spojovací rozměry.

Dodavatelé technického listu této řady ještě nejsou k dispozici. Před výběrem musí být potvrzen standard závitu G/R/NPT, těsnění materiálu, přípustný tlak a teplota, typ hadice, charakteristika toku a směr tlumení. Stejně tak není potvrzena funkce grantu, rotace a předepsaný montážní moment. Úhel 90° nepotvrzuje sama o sobě možnost rotace těla.

Pro použití v potravinách nebo lékárnách potřebujeme vhodné důkazy pro celou betonovou sadu. POM a mosaz samy o sobě neprokazují dodržování hygienických požadavků HACCP/GMP. Zkontrolujte čisticí, koncentrační a čisticí proces těsněním a hadicovým materiálem.

Expertní pozadí výběru

Obecné zásady upřesňují Festo - regulace průtoku vzduchu, SMC - Fast- connecting regulátory a Ensinger - obecné rysy POM. Tyto zdroje nejsou technické listy nebo certifikáty našeho produktu.

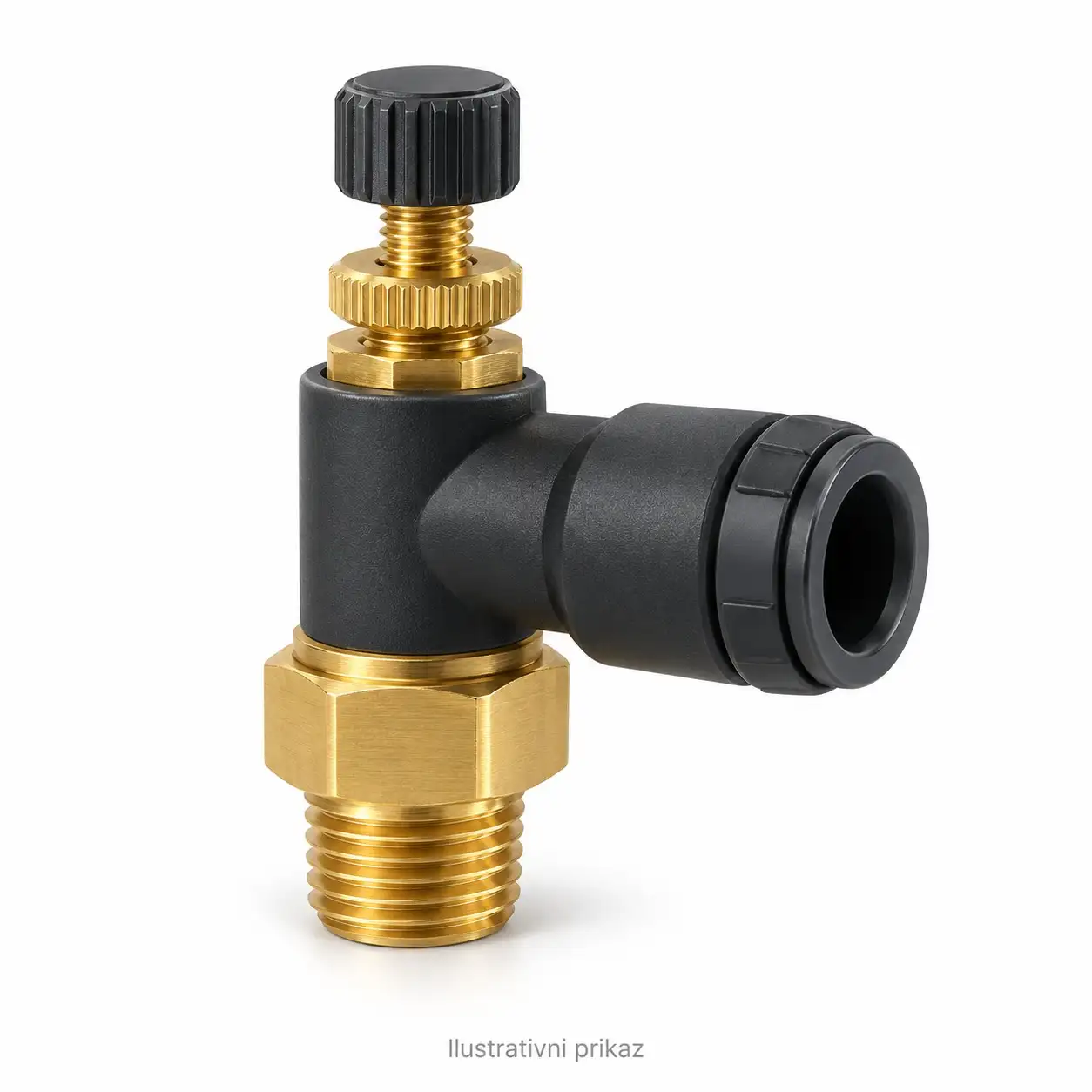

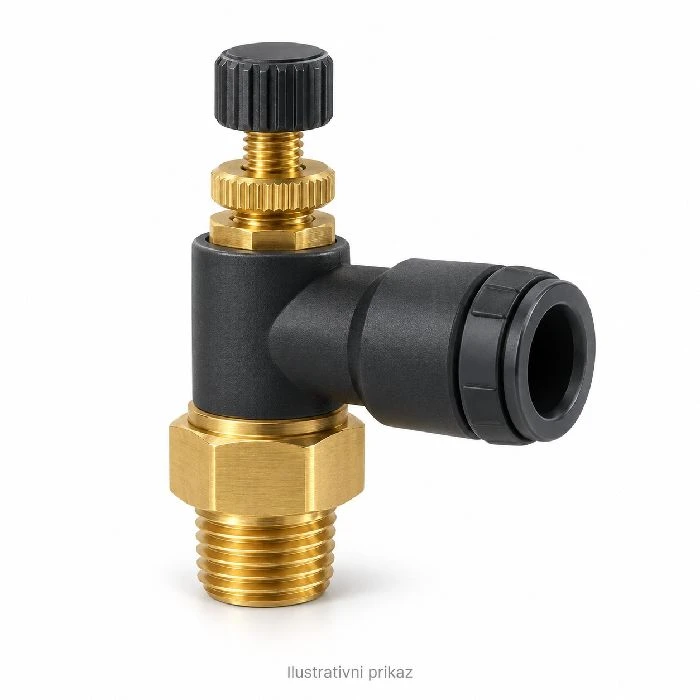

Ilustrace řady regulátorů POM/brass. Vzhled dodaného výkonu se může lišit.
