Régulateur pneumatique de débit d'air 90° pour un mouvement plus contrôlé

Jusqu'à 20-30 % de l'air comprimé produit peut disparaître par non-étanchéité. Le département américain de l'énergie dans les matériaux souligne ce Réduire au minimum les fuites d'air compriméL'air n'est pas libre ! Pour régler le pneumatique, je recommande donc un aperçu du serrage, une sélection correcte des fixations et un réglage du mouvement en fonction des besoins réels de la machine.

Régulateur pneumatique de débit d'air 90st fils mâles 1/8 accessoires de tuyauterie 8mm POM laiton conçus pour réguler le débit d'air comprimé. Dans un circuit pneumatique correctement assemblé, vous pouvez ajuster la vitesse de déplacement du cylindre. La conception de l'angle relie le raccordement à la sortie du tube à un angle de 90°, ce qui facilite la disposition du tuyau à la machine.

Son principal avantage est pratique: la connexion et la possibilité de régler le débit sont combinées en un seul élément. Ceci est pratique pour les mainteneurs, réparateurs et petits ateliers de production, où la solution doit s'adapter à la machine existante et à l'espace disponible.

Fil 1/8, tube 8 mm et matériaux POM et laiton

Je vérifie d'abord les dimensions de connexion avant d'acheter. De cette façon, je évite de commander un travail qui semble approprié sur la photo, mais ne correspond pas lors de l'édition.

• Efficacité à 90°: la direction de raccordement du tuyau doit être perpendiculaire à l'axe du raccord fileté.
• Fils pour hommes 1/8: destiné à être enveloppé dans un filetage interne approprié.
• Connecteur de tuyau 8 mm: dans le cas de telles connexions pneumatiques, le marquage doit, en règle générale, indiquer le diamètre extérieur du tuyau; avant de choisir de vérifier les spécifications.
• C'EST ÇA polyacétal, plastique technique, spécifié parmi les matériaux du produit.
• Lune de miel : alliage métallique spécifié parmi les matériaux du produit.
• Régulation du débit d'air: permet le réglage du débit aux exigences du circuit pneumatique.

Différence importante: taille nominale du fil 1/8 ne signifie pas diamètre extérieur 3,175 mm. Outre la taille, la norme de filetage, telle que G, R ou NPT, doit également être appropriée. Le nom du produit ci-dessus n'affiche pas la norme, alors vérifiez-le avant de commander. Il en va de même pour la pression, la température, le matériau du tuyau et la direction d'amortissement autorisée.

Régulateur de débit pour régler la vitesse du cylindre

Si le cylindre déplace la poignée trop vite ou si le produit glisse au fur et à mesure qu'il se déplace, il est logique de vérifier le réglage du débit. L'amortissement approprié permet de régler la vitesse du mouvement. Le résultat final dépend également de la charge, de la pression, du frottement, de la valve et des dimensions de la bouteille.

Une telle solution serait vérifiée dans les tâches suivantes:

• réglage de la vitesse du propulseur sur le dispositif d'emballage ou de montage;
• le réglage du mouvement d'adhérence pneumatique;
• la coordination des mouvements des guides ou des limiteurs;
• un service de machine dans lequel la possibilité de régler le débit doit être rétablie.

Le régulateur de débit remplit une fonction différente de celle du régulateur de pression. L'un limite le débit, l'autre régule la pression. Il n'est pas non plus possible de confirmer du nom du produit s'il s'agit d'un amortissement à flux libre à sens unique ou d'un amortissement dans les deux sens. Vérifiez l'étiquette de performance et la documentation pour une installation appropriée.

Angle 90° pour connexions pneumatiques disposées

Il n'y a pas beaucoup d'espace près du cylindre. Si vous tournez le tube directement depuis le connecteur, un arc trop aigu peut être formé. Le régulateur d'angle permet une orientation différente du tuyau déjà à la connexion, de sorte que le câblage peut être plus transparent.

Je laisse encore assez de place pour le réglage et l'entretien lors de la planification. Je vérifie également le rayon de flexion minimal admissible du tuyau. L'angle de 90° aide à la disposition, mais ne supprime pas les limites du tube lui-même.

Comparaison avec le couplage pneumatique d'angle uni

À titre de comparaison, je choisis une solution de connexion compétitive : une connexion à angle régulier de 90° avec un filetage approprié 1/8 et un connecteur à tube de 8 mm sans régulation. La comparaison montre la différence de finalité, et non les avantages non vérifiés de chaque marque.

Une fonction de réglage supplémentaire est un avantage sur une connexion régulière. Si votre circuit en a besoin, les fonctions de fusion peuvent réduire le besoin d'un régulateur distinct. Si vous avez déjà une réglementation, examinez si vous avez besoin d'un élément supplémentaire.

Entretien favorable, économies et efficacité des pneus

Acheter favorable signifie sélectionner la partie qui remplit la tâche requise. Le remplacement approprié de l'organisme de réglementation peut coûter moins cher comme remplacement inutile d'un ensemble plus grand. Nombre effectif économies l'erreur et le coût de l'intervention doivent être évalués.

Le mouvement plus lent du cylindre seul ne signifie pas moins de consommation d'air par cycle. Les économies d'énergie nécessitent une vue d'ensemble de l'ensemble du système, en particulier la non-étanchéité, la pression de travail et le contrôle du compresseur. Le fonctionnement encore moins lourd et les dommages aux produits doivent être confirmés par des essais sur une machine spécifique.

Installation du régulateur de débit et contrôle de fonctionnement

1. Vérifier la compatibilité. Confirmer la norme de filetage 1/8, connecteur de tube 8 mm et conditions de fonctionnement autorisées.
2. Dégagez le système. Éteignez l'entrée avant l'installation et retirez la pression restante en toute sécurité.
3. Suivez la trajectoire. L'installation et l'étanchéité doivent être effectuées conformément aux instructions du fabricant; ne pas prendre la direction de l'amortissement.
4. Préparez le tuyau. Assurer une incision adéquate, une surface intacte et une fixation appropriée selon les instructions.
5. Essaie le décor. Après un redémarrage sûr vérifier l'étanchéité et le mouvement de la charge réelle. Réglez le débit progressivement.

Je vous recommande également d'enregistrer le cadre réussi. Au prochain service, vous découvrirez plus rapidement si le réglage, la charge ou l'état des autres pièces a changé.

Régulateur pneumatique local: Ljubljana

Lors du choix local et est important pour vous Ljubljana, contacter le Conseil des Encres. Dans ma sélection, je recommande de comparer les marquages du connecteur existant, les photographies du site d'installation et les données sur le tube. Cela facilite la vérification de la combinaison 90°, fils mâles 1/8, tube 8 mm et POM et laiton adaptés à votre utilisation.

Vérifiez le prix actuel et la disponibilité et envoyez vos détails de connexion! Le bon choix peut vous sauver commande répétée et réglage d'installation inutile.

Les économies sur le régulateur de débit sont-elles encore bonnes si vous payez les produits endommagés et la congestion de la machine en raison du cylindre de vitesse?

Données pour le choix du régulateur 1/8 et du tube 8 mm

Cette version dispose d'un filetage nominal homme 1/8, raccord rapide pour le tube avec un diamètre extérieur de 8 mm, 90° et une combinaison de matériaux POM et laiton. Le prix est de 3,00 € TTC. Pour le bon remplacement, nous comparons également la fonction et la méthode d'installation, et pas seulement les dimensions de connexion nominales.

Les fournisseurs de la fiche technique de cette série ne sont pas encore disponibles. La norme du filetage G/R/NPT, du matériau de joint, de la pression et de la température admissibles, du type de tuyau, des caractéristiques de débit et du sens d'amortissement doit être confirmée avant le choix. La fonction de subvention, la rotation et le couple de montage prescrit ne sont pas non plus confirmés. L'angle de 90° ne confirme pas en soi la possibilité d'une rotation du corps.

Pour une utilisation dans les aliments ou la pharmacie, nous avons besoin de preuves appropriées pour un ensemble entier en béton. POM et laiton ne démontrent pas en eux-mêmes la conformité aux exigences d'hygiène HACCP/GMP. Le processus de nettoyage, de concentration et de nettoyage doit être vérifié avec les joints et le matériau du tuyau.

Expert de sélection

Principes généraux Festo — régulation du débit d'air, SMC — Régulateurs à connexion rapide et Ensinger – caractéristiques générales de POM. Ces sources ne sont pas des fiches techniques ou des certificats de notre produit.

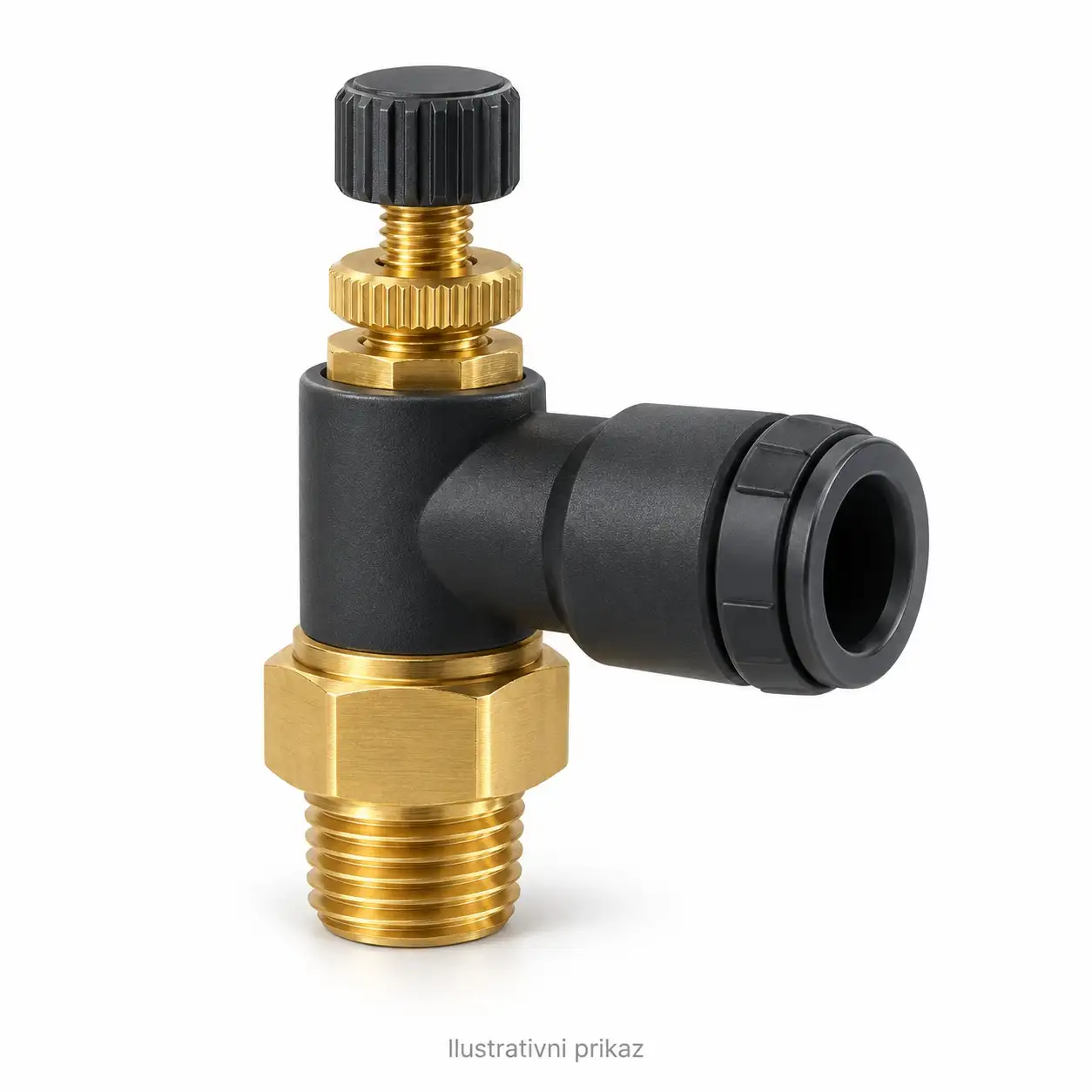

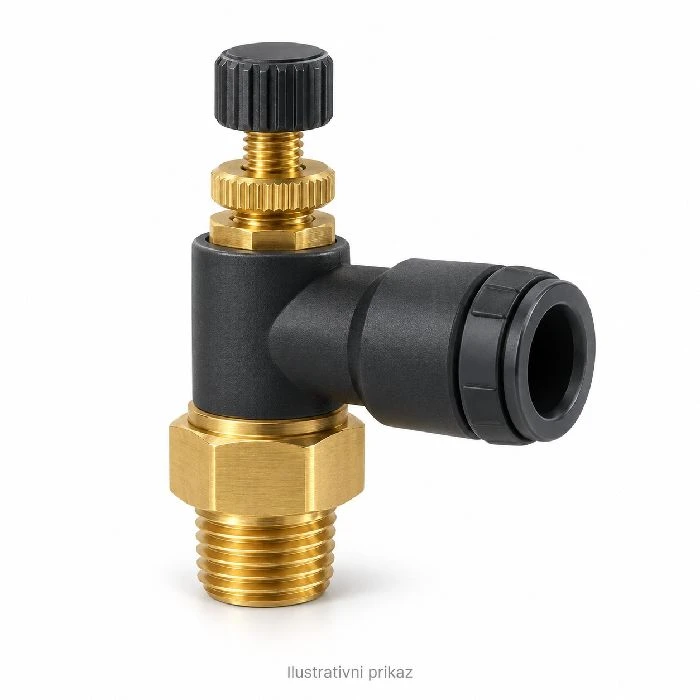

Illustration de la série POM/porteurs. L'apparence de la prestation livrée peut varier.
