Régulateur pneumatique de débit d'air 90°: filetage 1/8 et tuyau 10 mm

Un cylindre trop rapide peut transformer un simple changement en un coup. Donc, lors du réglage du pneu, je vérifie d'abord combien d'air passe à travers la connexion, puis je choisis la solution appropriée. Régulateur pneumatique de débit d'air 90° avec filetage mâle 1/8 et raccord de tuyau rapide 10 mm permet une limitation du débit et influence ainsi la vitesse du cylindre pneumatique. Le prix est EUR 3 avec 22% TVA incluseUn petit coût, mais le choix doit être techniquement correct!

Entretien, service et automatisation

Les acheteurs potentiels sont les fabricants, les réparateurs de pneus, les fabricants de machines, les installateurs d'automatisation, les petits ateliers et les concepteurs de prototypes. Comme je suppose le groupe le plus large entretien et réparation, car ils prennent soin des installations dans de nombreuses activités. C'est une estimation sans recensement du marché.

L'amortisseur peut être raisonnable pour régler les déplacements lors du serrage, de la poussée ou du positionnement, à condition que ses caractéristiques certifiées correspondent à une machine spécifique.

Régulation du débit et de la vitesse de la bouteille

L'amortisseur limite le passage de l'air. Le changement de débit peut modifier la vitesse du mouvement, mais le mouvement est également affecté par la charge, la pression, le frottement et le reste du système. Le même réglage ne garantit donc pas la même vitesse sur deux cylindres différents. Elle ne détermine pas non plus la position exacte du piston.

Il ne s'agit pas d'un régulateur de pression, d'un débitmètre ou d'une soupape d'arrêt de sécurité. En ajustant, nous ne lisons pas les litres par minute et ne fournissons pas une pression de sortie constante. Des composants adéquats sont nécessaires pour fermer l'entrée en toute sécurité ou soulager le système.

Festo explique dans une présentation professionnelle que, dans le cas des contrôleurs à courant continu, la vitesse de la bouteille est réglée en limitant l'air d'admission ou de décharge. Camozzi distingue les versions à sens unique et à double sens dans son catalogue. Ce sont des explications sur le fonctionnement global; ne démontrent pas la même conception interne de ce produit.

Fil 1/8 et diamètre extérieur du tuyau 10 mm

Les marques décrivent deux connexions différentes. 1/8 est la taille nominale du fil mâle, pendant 10 mm, le diamètre extérieur du tuyau pour une connexion rapide. Le tube de 10 mm de diamètre intérieur ne convient donc pas automatiquement. La mesure nominale du fil ne doit pas non plus être simplement convertie en diamètre extérieur réel.

• Fils pour hommes 1/8: destiné à être connecté dans un filetage femelle approprié.
• Raccordement rapide 10 mm: tubes prévus d'un diamètre extérieur de 10 mm; le matériau approprié et la tolérance du tuyau doivent également être vérifiés.
• Matériel POM et laiton: une combinaison de pièces techniques en plastique et en métal filetés.
• Angle 90°: le tuyau doit être perpendiculaire à l'axe du raccord fileté.
• Prix 3 EUR: comprend 22 % de TVA.

La norme de filetage pour ce modèle n'est pas confirmée. Par conséquent, vérifiez que l'appareil nécessite G, R ou TNP, et obtenir des informations pour le produit sélectionné. La même taille et le même filetage initial ne constituent pas encore une compatibilité. Un couplage inadéquat peut endommager le filetage ou la fuite.

Raccordement d'angle 90° et espace tube

La conception angulaire permet un contrôle différent du raccord droit. Il peut être utile dans le cas d'un cylindre ou d'un autre composant où nous voulons enlever le tube. Il doit y avoir suffisamment d'espace pour le rayon de flexion autorisé, l'accès au réglage et l'entretien ultérieur.

Le marquage à 90° ne signifie pas que le boîtier tourne. La rotation pendant l'assemblage ou le fonctionnement n'est pas confirmée. On ne peut pas non plus conclure de la forme que la connexion est destinée à la rotation continue. Si vous avez besoin d'un joint rotatif, demandez une confirmation explicite de cette caractéristique.

POM et laiton: une combinaison sensible de matériaux

POM est un plastique technique connu pour sa rigidité, sa stabilité dimensionnelle et sa faible friction. La partie filetée en laiton assure une performance métallique au point de vissage. Le but de la combinaison est d'utiliser différents matériaux selon la tâche de chaque partie au lieu d'exiger qu'un matériau remplisse toutes les fonctions.

Cela ne détermine pas encore la capacité de charge, la résistance chimique ou la durée de vie de l'ensemble du régulateur. Celles-ci dépendent des performances, des joints, des charges et des conditions de travail. Nous ne promettons pas un certain nombre de cycles ou d'années d'utilisation. Vérifier la compatibilité de l'ensemble pour le contact avec des nettoyants, des huiles ou d'autres substances.

Comparaison: silencieux, raccord d'angle et régulateur de pression

En comparant l'offre, je compare d'abord la fonction. Un raccord d'angle conventionnel peut être approprié pour raccorder le tuyau, mais il ne remplace pas l'amortissement réglable. Le régulateur de pression résout la deuxième tâche. Le choix dépend du problème.

L'avantage du silencieux présenté devant la connexion à angle régulier est possibilité de fixer la limite de débit.

Réglage simple et exemple pratique

Lors du réglage, je recommande de petits changements et la vérification de l'impact à la charge réelle. Nous ne déterminons pas le nombre universel de tours ou la direction de rotation étant donné que les données du fabricant ne sont pas disponibles. Avant d'accéder aux connexions, fermer l'alimentation, soulager le système et empêcher les mouvements inattendus.

Vérifiez également direction de l'amortissementTermes mètre-in et compteur-out limite l'air d'entrée ou de sortie du cylindre. Il n'est pas confirmé pour ce produit quelle performance il a ou est suffocant dans les deux directions et s'il inclut une fonction de non-retour. Ne présumez pas cela de l'apparence!

Choix correct : informations précommande

Avant utilisation, obtenir la fiche technique du fournisseur ou la confirmation écrite des caractéristiques clés:

1. La norme de filetage, la méthode d'étanchéité et les données de joint.
2. Pression de fonctionnement autorisée, plage de température et adéquation pour le milieu utilisé.
3. Le débit ou la caractéristique suffocante des déplacements dans le temps requis.
4. Direction de l'amortissement, fonction irréversible possible et emplacement prévu de l'installation.
5. Rotation, instructions de montage et couple de serrage admissible.

L'indication du POM et du laiton seul ne suffit pas pour l'environnement nutritionnel ou pharmaceutique. Les matériaux ne démontrent pas la conformité aux exigences du HACCP ou des BPF ou l'aptitude au contact avec les aliments. La pertinence dépend des exigences d'utilisation et des preuves pour l'ensemble du montage, y compris les joints et la méthode d'installation réelle.

Base d'experts pour le fonctionnement général: Festo: régulateurs de débit et Camozzi: mise en œuvre des régulateurs de débit. Pour les propriétés POM générales: Ensinger. Ces sources ne sont pas des listes techniques du produit vendu.

Abordable et local: Ljubljana et des économies réfléchies

Au prix de 3 EUR TVA, le composant peut être un bon point de départ pour une solution appropriée. Toutefois moins cher pas toujours commander la partie la moins chère: mauvais fil ou une fonction inadéquate signifie un travail supplémentaire. Donc je cherche d'abord des économies dans le bon choix et la bonne configuration. L'étouffement ne garantit pas en soi une consommation réduite d'air comprimé ou d'électricité.

Pour vérifier la sélection localement Monde des encres, Ljubljana, adresse pour enquête. Envoyer une photo du connecteur, la marque du cylindre, le diamètre extérieur du tube, la pression, la température et les informations de mouvement souhaitées. Sélectionnez en fonction de la correspondance technique, pas seulement des photos!

Est-il vraiment économique d'insister sur le fonctionnement saccadé de la machine s'il serait judicieux de vérifier d'abord la bonne sélection et le réglage du composant pour EUR 3?

Mots-clés du référencement : régulateur de débit pneumatique, amortisseur d'air, régulateur 90°, filetage mâle 1/8, tube 10 mm, POM, laiton, vitesse de cylindre, moins cher, moins cher, économies, local, Ljubljana

MétaDescription : Régulateur pneumatique de débit 90°, filetage 1/8 et connecteur pour tuyau 10 mm. POM et laiton. Prix EUR 3 avec TVA. Vérifiez la bonne sélection.

Expert de sélection

Principes généraux Festo — régulation du débit d'air, SMC — Régulateurs à connexion rapide et Ensinger – caractéristiques générales de POM. Ces sources ne sont pas des fiches techniques ou des certificats de notre produit.

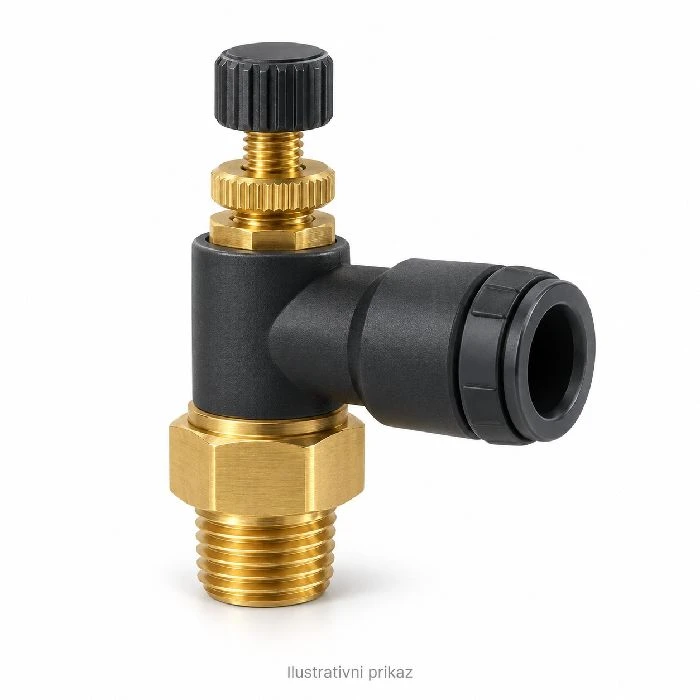

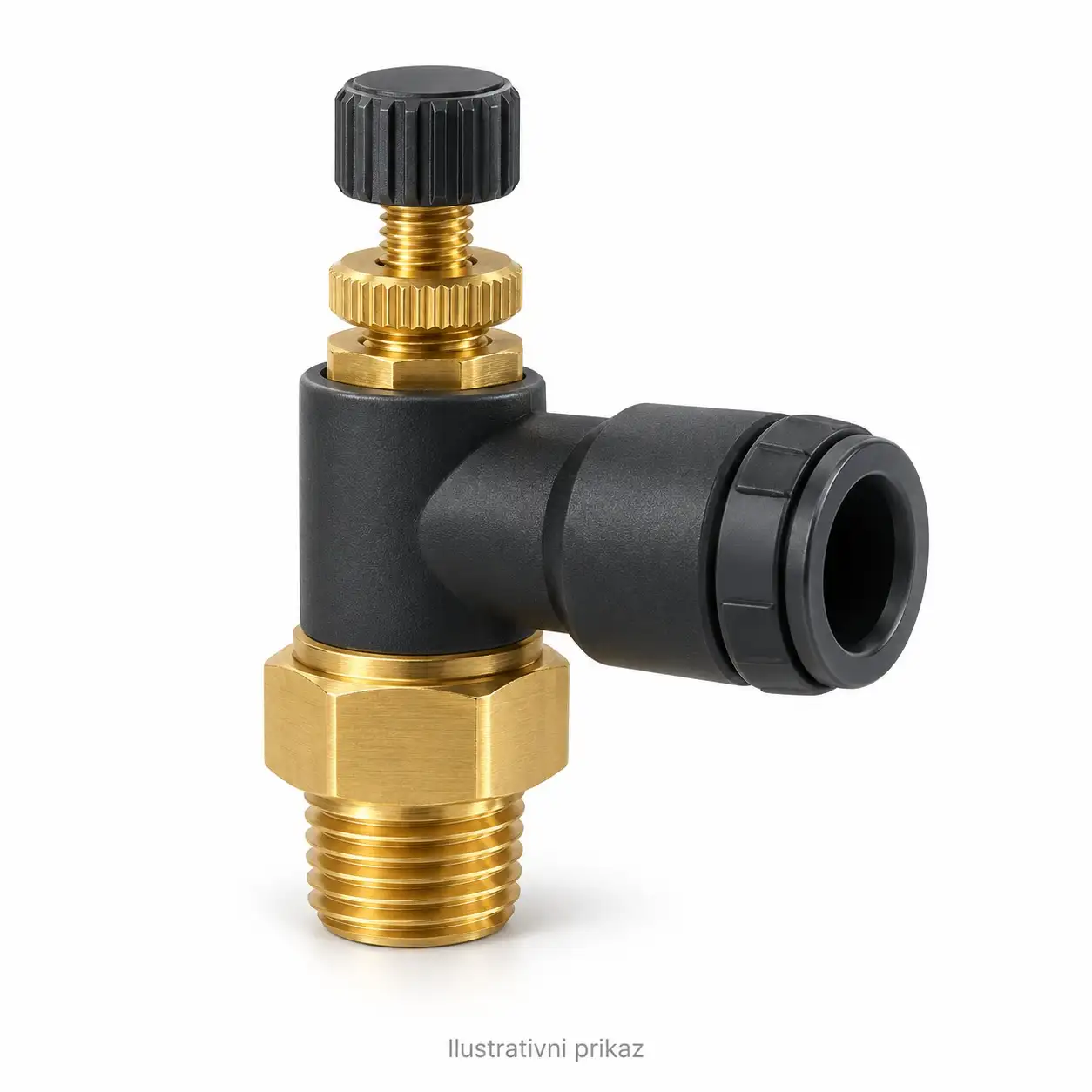

Illustration de la série POM/porteurs. L'apparence de la prestation livrée peut varier.
