Régulateur pneumatique de débit d'air 90° 3/8 pour tuyau 10 mm

Cylindre fait un geste. Et puis il arrive à la position finale. Si nous voulons un mouvement plus pacifique, il est logique de contrôler le flux d'air et la façon dont il est limité. Dans ce choix je recommande détendeur pneumatique 90°, filetage mâle 3/8, pour tuyau 10 mm, POM et laiton en option, dont l'adéquation est vérifiée selon l'ensemble pneumatique spécifique. Le prix est EUR 3 avec 22% TVA incluse.

L'amortisseur limite le débit d'air et affecte ainsi la vitesse du cylindre pneumatique. Il combine une connexion angle, une connexion filaire et une connexion rapide. Nous avons besoin de plus de deux nombres pour faire un bon choix!

Maintenance et automatisation industrielle

Parmi les acheteurs potentiels, j'estime que le groupe le plus large entretien et réparation du matériel de production, car des connexions similaires sont utilisées dans de nombreux secteurs. Le produit peut également être intéressant pour:

• les fabricants de machines et d'interconnexions de systèmes d'automatisation industrielle;
• réparateurs de matériel d'emballage, préfabriqués et de transport;
• ateliers avec pinces pneumatiques, pousseurs et mécanismes auxiliaires;
• des équipes de développement produisant des prototypes et des dispositifs d'essai.

Je vérifie d'abord la fonction, puis les dimensions. Cela réduit la possibilité de commander des travaux qui sont attachés mais n'effectuent pas la tâche nécessaire.

Fil 3/8 et diamètre extérieur du tube 10 mm

Fils pour hommes 3/8 un fil extérieur avec une marque nominale de tube. Le marquage ne doit pas être directement converti en millimètres de diamètre extérieur du fil. Tube 10 mm et désigne un tube d'un diamètre extérieur de 10 mm inséré dans un raccord rapide. Le diamètre intérieur du tuyau est une autre dimension et dépend de l'épaisseur de sa paroi.

Sans la fiche technique du fournisseur, la norme de filetage n'est pas confirmée. Par conséquent, je ne parle pas du produit comme G3/8, R3/8 ou NPT 3/8. Vérifiez l'étiquette et les performances de l'appareil avant d'acheter; la même taille nominale ne confirme pas encore la compatibilité des différentes normes.

L'angle de 90° décrit la géométrie de la connexion. La mise en œuvre permet le fonctionnement du tube à angle droit par rapport à l'axe du connecteur fileté, comme le cylindre ou la paroi de la machine. Cette information ne signifie pas que le corps tourne. La possibilité de tourner pendant le montage ou pendant le fonctionnement doit être expressément confirmée.

POM et laiton pour une construction significative

POM est un plastique structurel dans lequel la rigidité et la stabilité dimensionnelle sont généralement importantes. La partie filetée en laiton assure la performance métallique de la vis. La combinaison combine les propriétés mécaniques du polymère avec les performances métalliques du joint fileté chargé.

Nous ne pouvons prédire la durée de vie ou la résistance à un nettoyant. Le type de joints, les limites de pression et de température et les couples de serrage admissibles ne sont pas confirmés pour un produit donné. Considérez également l'environnement, la qualité de l'air et la charge des tuyaux.

• Matériaux: POM et laiton.
• Format: un angle de 90°.
• Fils : mâle, taille nominale 3/8; la norme exige une vérification.
• Raccordement du tuyau: une connexion rapide pour un diamètre extérieur de 10 mm.
• Objet: limitation du débit d'air réglable.

Régleur de vitesse du cylindre

Le régulateur de débit modifie la limite de la trajectoire de l'air. Cela nous permet de régler la vitesse de mouvement du cylindre, mais la réponse finale est également déterminée par la charge, la pression, la taille du cylindre, les vannes et les tuyaux. Le débit nominal de ce produit n'est pas confirmé.

Dans le cas d'un pneumatique, séparer l'amortissement de l'air d'admission appelé mètre-in, et l'amortissement de l'air de drainage appelé compteur-out. Il existe des versions à sens unique avec une fonction de non-retour et des silencieux bidirectionnels. Pour ce produit, la direction de l'étouffement et la fonction de subvention ne sont pas confirmées. Vérifier la feuille technique ou le symbole de la fonction avant de déterminer l'emplacement de l'installation.

Réglage facile signifie qu'après avoir confirmé l'ajustement avec de petits changements aux paramètres, nous trouvons le bon mouvement. Le mode de fonctionnement et tout verrouillage du réglage doivent être vérifiés. L ' amortisseur ne doit pas remplacer le régulateur de pression, le débitmètre ou la soupape d ' arrêt de sécurité.

Comparaison du régulateur de débit, d'accouplement et de pression

La connexion à angle normal est logique, le régulateur de pression pour régler la pression et le silencieux pour limiter le débit. Le choix suit la tâche.

L'avantage du silencieux présenté avant le montage à angle régulier est la possibilité de régler le débit.

Exemple pratique d'un mouvement plus pacifique

Cas d'illustration, et non déclaration de la partie réelle: le responsable veut calmer le mouvement du propulseur sur le dispositif de montage. Vérifiez d'abord les connexions, la direction de l'amortissement et les conditions autorisées. Si tel est le cas, il doit être installé puis réglé progressivement au débit et vérifié par la charge réelle.

Un résultat positif serait un changement dans lequel le pousseur exécute la tâche sans un choc précédemment observé et à un cycle acceptable. C'est l'objectif de fixer, ne pas confirmer le résultat de ce produit.

Installation et vérification correctes des conditions

1. Arrêter le dispositif en toute sécurité avant l'opération, isoler l'entrée et soulager la pression selon les instructions de la machine.
2. Confirmer la norme de filetage, l'aptitude du tuyau, la méthode d'étanchéité et le couple admissible. La méthode d'étanchéité doit correspondre au rendement approuvé.
3. Vérifiez les limites de pression et de température et la direction de l'amortissement. Vérifiez également le débit requis.
4. Préparer et insérer le tube comme indiqué par le connecteur; fournir de l'espace d'accès et empêcher la charge d'accouplement avec le tuyau.
5. Après montage, vérifier l'étanchéité et régler le réglage progressivement, en tenant compte de la procédure d'essai sûre de la machine.

Pour une utilisation dans la production alimentaire ou pharmaceutique, le matériel lui-même est insuffisant pour démontrer son adéquation. Aucune preuve de conformité aux exigences du HACCP ou des BPF ou d'aptitude au contact avec les aliments n'a été confirmée pour le produit. L'évaluation exige des preuves appropriées pour la composante spécifique, les médias et l'ensemble.

3 € avantage: épargne avec le bon choix

Un produit de 3 EUR avec 22% de TVA peut être un bon point de départ s'il répond aux exigences de l'appareil. Acheter moins cher ne signifie pas obtenir un coût total inférieur. Les économies commencent avec le bon choix et moins de temps perdu. Je ne promets pas une réduction automatique de la consommation d'électricité ou d'air en raison de l'installation du silencieux.

Conseil local: Ljubljana

Si vous recherchez un support local dans votre choix, envoyez-nous une photo du connecteur, de l'étiquette du fil et des conditions de travail. Vérifier les données à confirmer. Sélectionnez le régulateur de débit 90° 3/8 pour le tube de 10 mm lorsque les exigences de votre appareil sont alignées sur les propriétés démontrables du produit!

Est-il vraiment économique de remplacer des ensembles pneumatiques entiers avant de vérifier si un silencieux correctement sélectionné résoudrait le problème par EUR 3?

Expert de sélection

Principes généraux Festo — régulation du débit d'air, SMC — Régulateurs à connexion rapide et Ensinger – caractéristiques générales de POM. Ces sources ne sont pas des fiches techniques ou des certificats de notre produit.

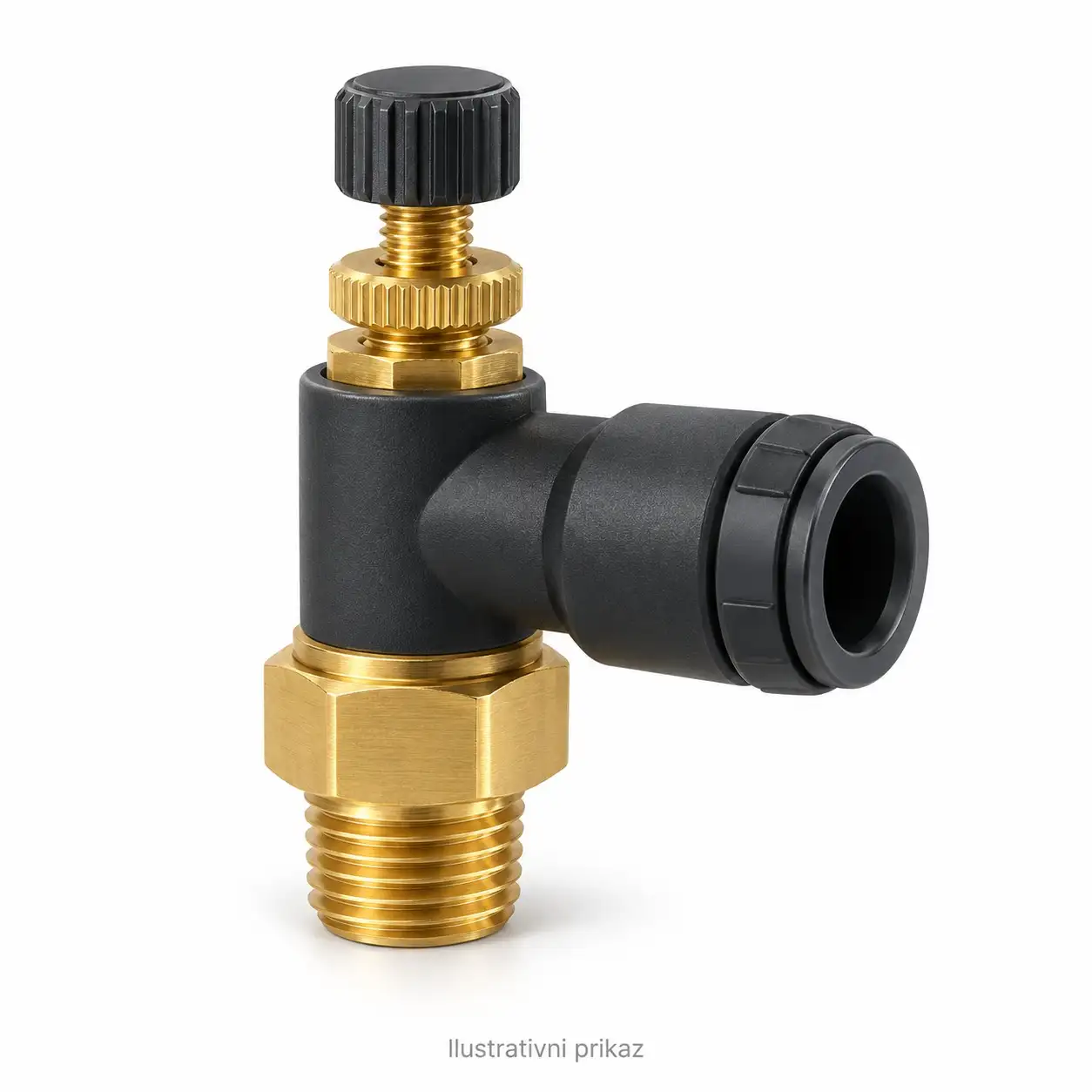

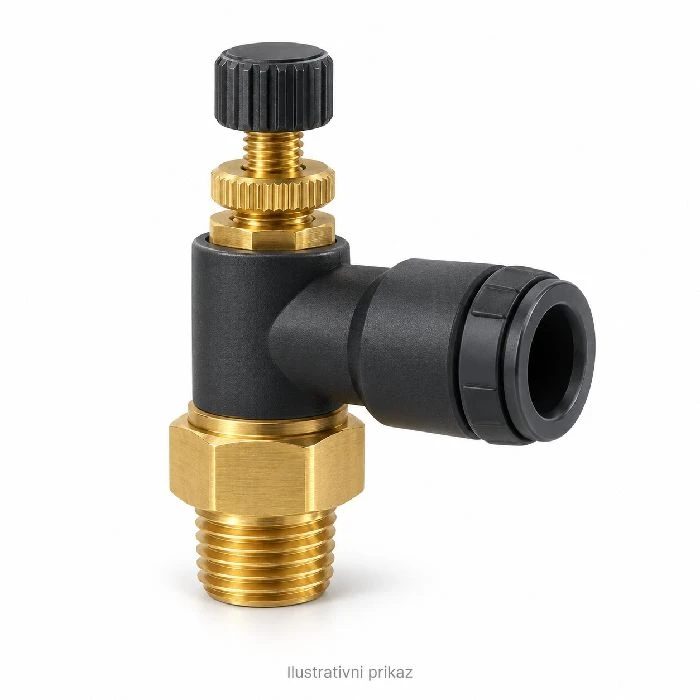

Illustration de la série POM/porteurs. L'apparence de la prestation livrée peut varier.
