Pneumatski regulator protoka zraka 90°: navoj 3/8 i crijevo 6 mm

Napuhavanje također može uzeti 20-30 % proizvedenog zračenjaU slučaju gume, zbog toga obraćam pažnju na oba: bliske veze i protok koji odgovara zadatku. Prebrzo cilindar nije uvijek prednost. Kada guramo, stežemo ili izbacujemo proizvode, trebamo kontrolirano kretanje!

Pneumatski regulator protoka zraka 90°, muški navod 3/8, cijev konektor 6 mm, POM i mesing omogućuje prilagođavanje protoka na priključnoj točki. Ugao dizajn istovremeno usmjerava cijev pod pravim kutom, što olakšava podešavanje žica od strane stroja.

Muški konac 3/8, cijev 6 mm, POM i mesing

Pri odabiru, ja provjeriti vezu podudara prvi. Sličan izgled ne znači da dio toga će odgovarati postojećim žicama.

• Vrsta proizvoda: regulator pneumatskog protoka zraka za prilagođavanje komprimiranog protoka zraka.
• Kao konektor: 90 stupnjeva ili 90 stupnjeva promijeniti smjer cijevi priključak.
• Nit: muško ili vanjsko polje veličine 3/8.
• Veza s cijevima: za cijev 6 mm; provjerite propisani promjer i kompatibilnost korištene cijevi.
• Materijali: POM ili polioksimetilen i mesing.

Važan detalj: kod 3/8 ukazuje na nominalnu veličinu niti, a ne na promjer cijevi. Provjerite standard navoja prije narudžbe, na primjer G, R ili NPT. Podaci 3/8 još uvijek ne potvrđuju kompatibilnost.

Kombinacija POM-a i mesinga kombinira plastične i metalne komponente. U tehničkim podacima o performansi potrebno je provjeriti dozvoljeni tlak, temperaturu, gaskete i otpornost na kemikalije.

Pravilo o toku za pneumatsku brzinu cilindra

Kada cilindar gura proizvod prebrzo ili stezaljka zatvara bez šoka, želim provjeriti prvo postavljanje protoka. Ograničenjem protoka, ja mogu prilagoditi brzinu pneumatski pogon pokreta ako je upravljač i način instalacije su odgovarajuće odabrani.

Regulator toka prilagođava protok; regulator tlaka postavlja tlak. Razlika je važna: pri prilagođavanju brzine, ne želimo promijeniti pritisak bez potrebe, od čega ovisi i raspoloživa sila cilindra.

Za dvostrane cilindare, prigušavanje zraka često se koristi za kontrolu brzine. Stoga provjeravam smjer regulacije i pneumatski sustav prije instalacije. Nije moguće potvrditi iz samog imena ovog proizvoda bilo da je to prigušavanje usisnog zraka ili ispuštanja zraka ili dvosmjerne operacije.

Tipični zadaci u kojima je prilagodba protoka korisna uključuju:

• prilagođavanje brzine guranja proizvoda na liniju pakiranja;
• postavljanje zatvaranja pneumatskih spona;
• regulacija kretanja manjih mehanizama napajanja;
• podešavanje brzine izbacivača;
• usluge i prilagodbe postojećih pneumatskih uređaja.

Veća nit sama po sebi ne jamči veći protok. Potrebno je uzeti u obzir i 6 mm cijev, dužinu žica i kapacitet protoka regulatora.

Ugaonog regulatora 90° ili normalno pneumatično spajanje?

Glavna prednost u odnosu na normalnu kutnu spojnicu bez regulacije je jasna: Dodavanje postavke protoka na vezuUsporedba u nastavku odnosi se na dvije vrste rješenja, a ne na konkretne konkurentne marke.

Ako samo trebate promijeniti smjer cijevi, normalna priključak može biti vrlo prikladan. Kada želite prilagoditi protok na istom mjestu, upravljač nudi dodatnu upotrebljivost.

Ispravno postavljanje instalacije i protoka

Dobar rezultat počinje s pravim izborom. Preporučujem sljedeći postupak:

1. Provjeri veze: standardni muški nit 3/8, 6 mm priključak cijevi i kutni prostor za izvršavanje.
2. Provjeri radne uvjete: Dozvoljeni tlak, temperatura, kvaliteta zraka i smjer regulacije u podacima proizvođača.
3. Sigurno olakšanje sustava: Isključite opskrbu zrakom prije operacije i oslobodite preostali tlak.
4. Pripremi spojnicu: cjevčica bi trebala biti pravilno isječena i netaknuta, a nit bi trebala biti zapečaćena na način koji je propisan za odabrano izvršenje.
5. Prilagodi korak u smjeru protoka: Ispitivanje je provedeno kontrolirano, praćenje pokreta cilindara i provjera blizine veze.

Predugo ili teško savijeni cjevovodi mogu utjecati na rad. Ugao 90° pomaže u aranžmanu žica, ali cijev iza veze također mora ostati radi bez prekomjernog savijanja.

Pogodno i jeftinije: Procjenjujem uštede kroz ukupnu upotrebu

Pogodno Za mene to znači da je odabrani dio odgovara zadaci i ne dovodi do daljnjeg prilagodbe. jeftinije ima smisla ako se veze, radni uvjeti i potrebna funkcija poklapaju. uštede i procjenjuje vrijeme instalacije, prilagodbe i troškove mogućih kašnjenja.

Jednostavan primjer izračuna: štednja 10 minuta resetiranja tjedno s odgovarajućim postavljenjem značilo bi 8 sati i 40 minuta u 52 tjedna. Ovo je ilustracija vrijednosti radnog vremena, a ne obećanje učinkovitosti ovog proizvoda.

Prilagođavanje toka dio je prilagođavanja rada stroja. Energetski učinak ovisi o cijelom sustavu, tako da ne pripisujem određeni postotak štednje struje regulatoru bez mjerenja.

Lokalno savjetovanje: Ljubljanska guma

U društvu Svet Črnil, Ljubljana, Pomoći ću vam da izaberete prema priključcima i zadatku stroja. lokalno, pitanje važnosti može se pojasniti fotografijom postojećeg rada, navojnim podacima i opisom operacije.

Provjerite trenutnu cijenu i raspoloživost! Za odabir regulatora pneumatskog protoka zraka 90°, s muškim navojem 3/8, konektorom cijevi 6 mm i materijalom POM i bronzom, pripremite informacije o radnom tlaku i željenom smjeru regulacije.

Da li je stvarno odgovorno upravljati strojem kada zaposlenici trate vrijeme svaki dan zbog brzine i sunčanih pokreta?

Podaci za odabir regulatora 3/8 i cijevi 6 mm

Ova verzija ima čovjekovu nominalnu nit 3/8, brzu vezu za cijev s vanjskim promjerom od 6 mm, kutom od 90° i kombinacijom POM i mesing materijala. Cijena je 3,00 € s PDV-om. Za pravu zamjenu također uspoređujemo funkciju i način instalacije, a ne samo nominalne dimenzije priključka.

Dobavljači tehničke listove ove serije još nisu dostupni. Standardna nit G/R/NPT, materijal za gašenje, dopušteni tlak i temperatura, tip cijevi, karakteristika protoka i smjer vlage mora se potvrditi prije odabira. Niti je funkcija grantiranja, rotacije i propisanog navora za ugradnju potvrđeno. Ugao od 90° sam po sebi ne potvrđuje mogućnost rotacije tijela.

Za uporabu u hrani ili ljekarni potreban nam je odgovarajući dokaz za beton cijeli komplet. POM i mesing ne pokazuju poštivanje higijenskih zahtjeva HACCP/GMP. Provjerite proces čišćenja, koncentracije i čišćenja s gasketom i crijevima.

Pozadina stručnjaka za odabir

Opća načela pojašnjenja Festo — kontrola protoka zraka, SMC – regulatori za brzo povezivanje i Ensinger – opće značajke POMTi izvori nisu tehnički listovi ili certifikati našeg proizvoda.

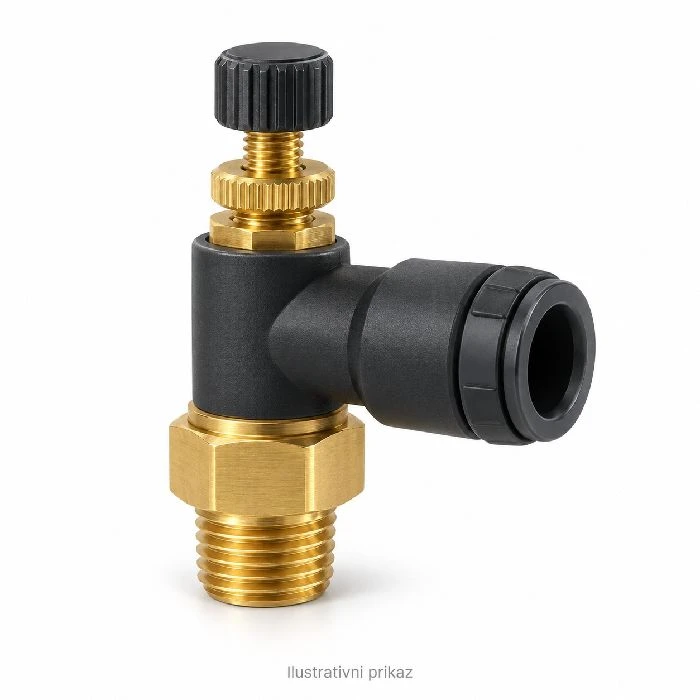

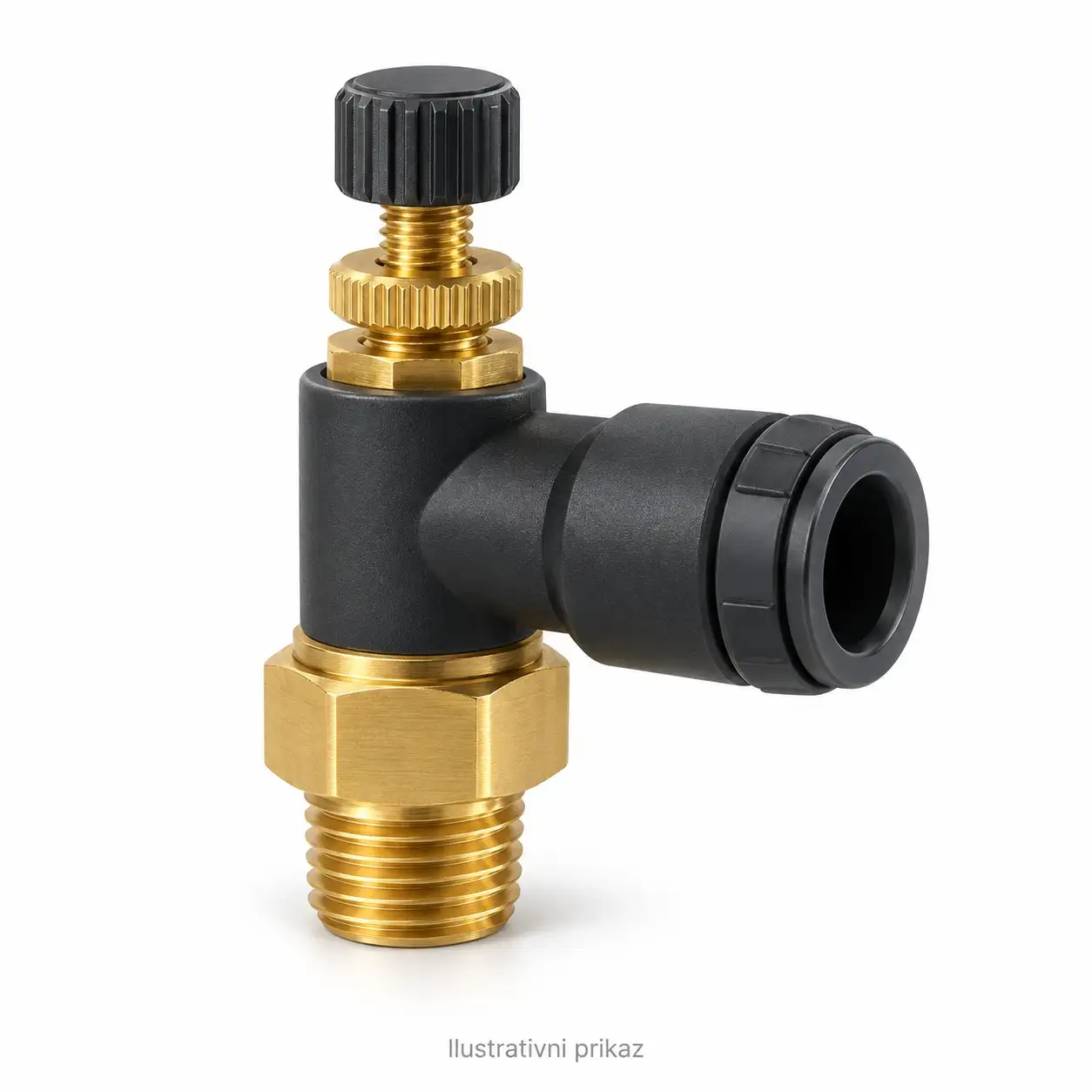

Ilustracija serije POM/nosača. Pojav isporučene performanse može varirati.
