W5500 Ethernet network mrežni modul TCP / IP 51 / STM32
W5500 Ethernet network mrežni modul TCP/IP za 51 in STM32
Prihranjen denar je zaslužen denar, je poudaril Benjamin Franklin - in to je točno logika, zakaj grem pri industrijskih in DIY napravah raje na stabilen Ethernet kot na naključne prekinitve. Ko enkrat postaviš žično povezavo, dobiš mir. In mir pomeni ceneje vzdrževanje, manj izpadov in realen prihranek pri času.

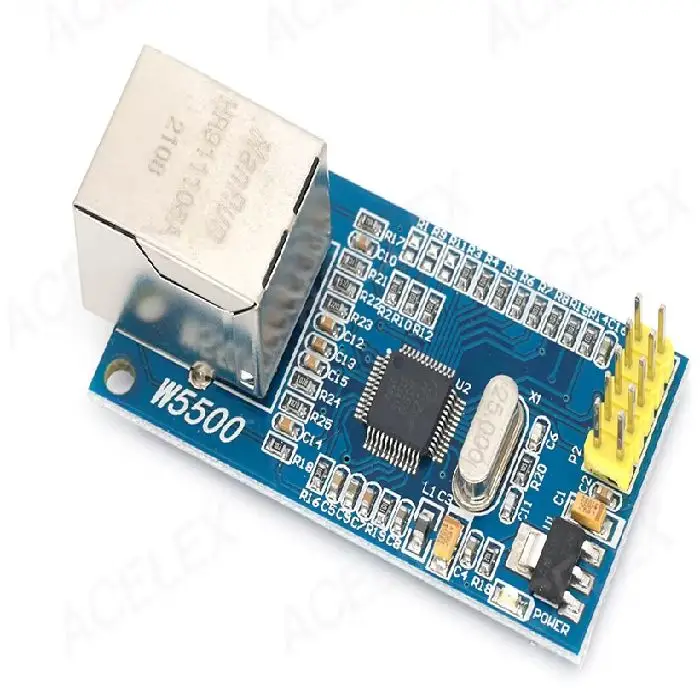

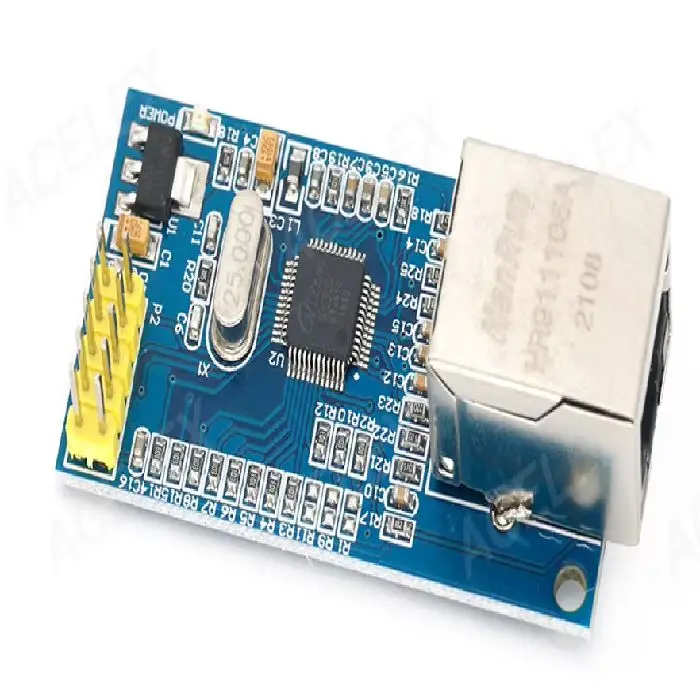

Ta modul z W5500 čipom je narejen za hiter, enostaven in robusten TCP/IP dostop prek SPI, zato je odlična izbira za 51 (8051) in STM32 krmilnike, kjer želiš zanesljivo omrežje brez nepotrebnih komplikacij.
TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE - Hardwired TCP/IP protokoli
- Supports Hardwired TCP/IP Protocols : TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Supports 8 independent sockets simultaneously
- Not supports IP Fragmentation
Ključna prednost pred tipičnimi rešitvami, kjer mora mikrokontroler poganjati večino omrežnega sklada: tukaj je TCP/IP hardwired. Manj kode, manj RAM stiske, manj napak v praksi. In to se pozna takoj, ko sistem dela 24/7.
SPI MODE 0 in 3, 32K TX/RX buffer - hitrost brez kompromisov
- Supports High Speed Serial Peripheral Interfac(SPI MODE 0, 3)
- Internal 32Kbytes Memory for TX/RX Buffers
- SPI interface (SPI MODE 0, 3), convenient connection with MCU
Ko je TX/RX buffer v čipu (32Kbytes), ne kradeš dragocenega RAM na 51 ali STM32. To pomeni boljšo odzivnost, manj packet dropov in bolj stabilne povezave tudi pri več sočasnih zahtevkih.
10BaseT/100BaseTX PHY embedded, Auto Negotiation - industrijska stabilnost
- 10BaseT/100BaseTX Ethernet PHY embedded
- Supports Auto Negotiation (Full and half duplex, 10 and 100-based )
- Supports automatic response (full duplex / half duplex mode)
- LED outputs (Full/Half duplex, Link, Speed, Active)
Vgrajen PHY in Auto Negotiation ti prihranita ure živcev, ker se modul pravilno pogaja s switchi in usmerjevalniki. LED izhodi (duplex, link, speed, active) pa so brutalno uporabni pri diagnostiki na terenu.
3.3V delovanje + 5V tolerant I/O, Power down, Wake on LAN - pametna poraba
- 3.3V operation with 5V I/O signal tolerance
- Supports both 3.3V & 5V.
- Supports Power down mode
- Power off mode: support
- Supports Wake on LAN over UDP
- Network wake: support
To je zmaga za sisteme na baterije, solarne postaje, oddaljene merilne točke in industrijske naprave, ki morajo biti ugodno vzdrževane. Power down in Wake on LAN omogočata, da sistem spi, ko ne rabi delati, potem pa se zbudi, ko ga pokličeš.

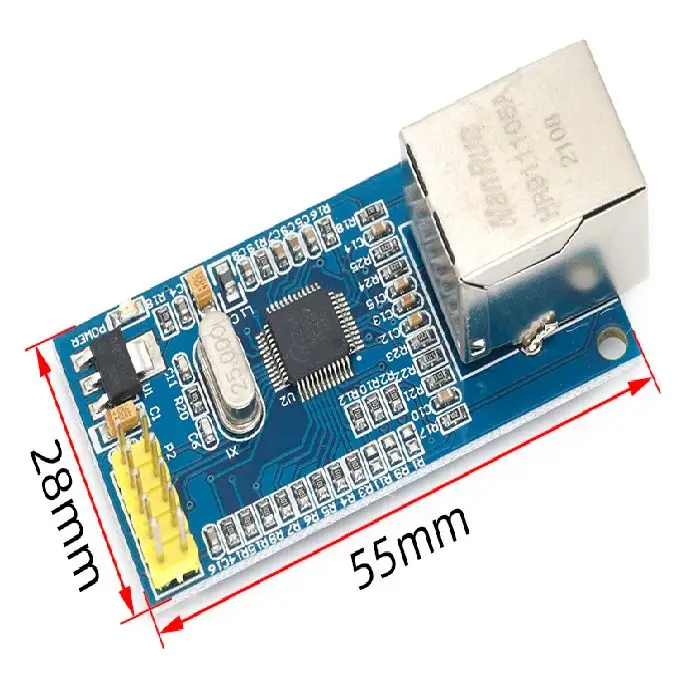

48 pin LQFP 7x7mm, 0.5mm pitch + dimenzije 55mm x 28mm
- 48 Pin LQFP Lead-Free Package (7x7mm, 0.5mm pitch)
- Chip type: W5500
- Size: 55mm x 28mm
- 100% Brand new and high quality!
Kompaktno. Praktično. In dovolj majhno za vgradnjo v škatle, nadzorne omarice ali prototipe. Lead-Free ohišje je dodatna pika na i, če ciljaš na bolj urejeno proizvodnjo.
Primerjava s konkurenco - manj kode, manj izpadov, več prihranka
| Lastnost | W5500 modul | Tipičen MAC+PHY modul brez hardwired TCP/IP |
|---|---|---|
| TCP/IP sklad | Hardwired: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE | Večinoma v MCU kodi, več tveganja in več dela |
| Sočasne povezave | 8 independent sockets simultaneously | Odvisno od MCU RAM in implementacije |
| Buffer | Internal 32Kbytes Memory for TX/RX Buffers | Pogosto obremenjuje MCU RAM |
| Fizični sloj | 10BaseT/100BaseTX Ethernet PHY embedded | Pogosto zahteva več zunanjih rešitev ali kompleksnejšo integracijo |
| Napajanje in integracija | 3.3V operation with 5V I/O signal tolerance, supports both 3.3V & 5V | Včasih manj tolerantno, več prilagajanja nivojev |
| Diagnostika | LED outputs: Full/Half duplex, Link, Speed, Active | Pogosto minimalno ali posredno |
| Omejitve | Not supports IP Fragmentation | Odvisno od sklada in MCU implementacije |
Lokalno Ljubljana, ceneje in ugodno - ko želiš rešitev brez kompliciranja
- Stabilna žična povezava za industrijsko avtomatizacijo, merilne sisteme, nadzorne enote, IoT prehode
- Manj servisnih intervencij zaradi izpadov, več časa za razvoj in proizvodnjo
- Hiter prototip: SPI povezava, 8 socketov, 10/100 PHY že v čipu
Če želiš lokalno podporo v Ljubljana regiji in hočeš, da se projekt premakne naprej brez praznih obljub, je to tista vrsta modula, ki ti prihrani največ časa in napak. Svet črnil to rešitev pogosto dobavlja skupaj s praktičnimi nasveti za integracijo v realne projekte.
Pozitivna izkušnja stranke - ko enkrat dela, samo dela
W5500 modul smo dali v STM32 krmilnik za nadzor stroja in od takrat ni več naključnih disconnectov. Najbolj mi je všeč, da sem zmanjšal kodo in napake, diagnostika prek LED pa je na terenu rešila dan. To je bil konkreten prihranek časa in denarja.
Popularni mediji in trendi IIoT - zakaj Ethernet spet zmaguje
V industrijskih zgodbah o Industry 4.0 se vedno znova ponavlja ista poanta: ko gre za zanesljivost, determinističnost in enostavno diagnostiko, je žična povezava pogosto prva izbira. Mediji kot IEEE Spectrum in Hackaday redno izpostavljajo projekte, kjer se mikrokontrolerji selijo na Ethernet ravno zaradi stabilnosti in manjše kompleksnosti pri realnih sistemih.
Kontraverzno vprašanje za konec
Če lahko z žičnim TCP/IP modulom odpraviš izpade povezave in servisne stroške, zakaj bi kritične naprave še vedno puščal na nestabilnih omrežjih in potem krivil srečo?
