ESP32-C5 N16R8: 16 MB flash pour le développement de dispositifs connectés

Groupe du développement ESP32-C5 N16R8 combiner 16 MB flash, et 8 MB - C'est pas vrai. Il est destiné aux projets où nous voulons tester une connexion réseau à deux bandes, lire des capteurs et développer notre propre logiciel. Lors de la sélection de la mémoire, un bon point de départ est l'évaluation du programme et les sections de données attendues.

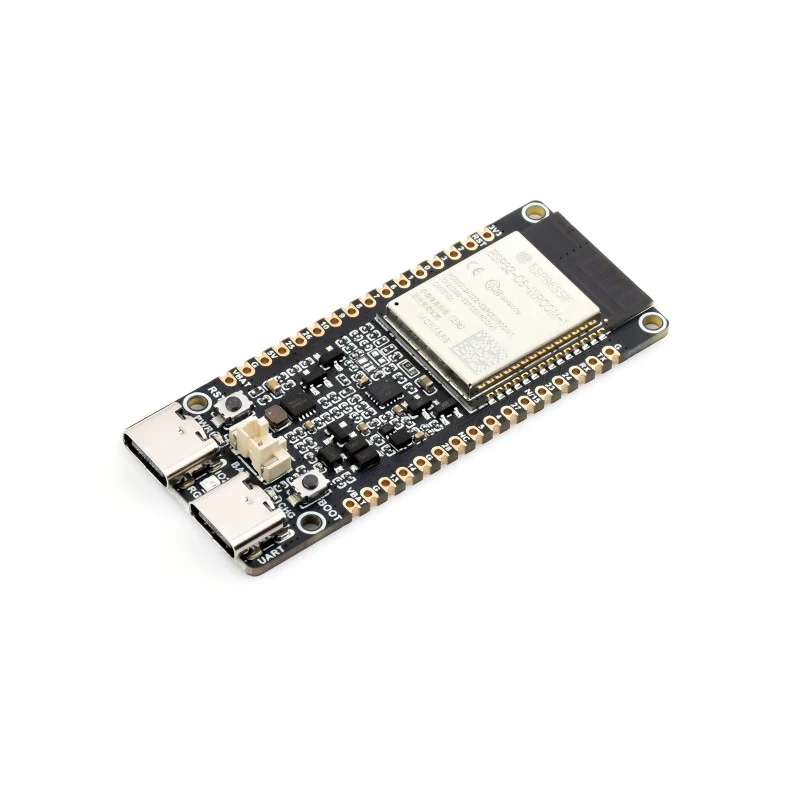

Les photos sont illustrées: afficher le panneau de référence du panneau de développement Waveshare avec une implémentation de mémoire appropriée. Avant de commander, confirmez l'exécution des connexions, antennes et accessoires.

Caractéristiques techniques en un seul lieu

Développement sans fil pour les étudiants et les fabricants d'appareils

Lors du choix du panneau de développement, nous déterminons d'abord ce que l'appareil fera : quelles mesures il recueillera, à quelle fréquence il les enverra et où nous afficherons les résultats. ESP32-C5 est une base intéressante pour les projets d'apprentissage, les capteurs connexes, les propres interfaces utilisateur et les tests de connectivité. Dans le même projet, nous pouvons inclure la mesure, la démonstration et la communication, et ajouter progressivement des fonctions individuelles. Il est ainsi plus facile de déterminer si l'erreur provient de la liaison, du programme ou du réseau.

Famille C5 prend en charge le Wi-Fi 6 en ceintures 2,4 et 5 GHz, Bluetooth basse énergie et radio IEEE standard 802.15.4 pour les solutions Thread et Zigbee. L'application de chaque protocole nécessite un logiciel approprié. La prise en charge de plusieurs protocoles ne signifie pas que le panneau est déjà prêt à passer pour une maison intelligente ou que tous les modes radio sont mis en œuvre simultanément. Processeur principal est un seul cœur 32-bitni RISC-V faites 240 MHz.

Que signifie flash et PSRAM?

La mémoire flash maintient les données enregistrées après l'arrêt de l'alimentation. Il est dédié au programme et aux sections de données correspondantes prévues. PSRAM est une mémoire de travail supplémentaire pendant la mise en œuvre du programme et ne remplace pas la mémoire permanente. Dans la planification, nous évaluons donc la taille du programme séparément, l'espace pour les fichiers et le besoin de données temporaires. Le flash multiple n'augmente pas en soi la vitesse du processeur ou la quantité de PSRAM.

Nous comparons les étiquettes aux mêmes exigences du projet. Si l'application a besoin de plus de mémoire de travail, passer de N16R8 à N32R8 ne résout pas ce besoin car le PSRAM est le même pour les deux. Si l'espace est faible dans la section application ou fichier, vérifions d'abord la table de partition. Une grande capacité totale n'aide pas si une seule section est dédiée à une petite partie.

Premier départ et plan logiciel

Le point de départ officiel du développement est ESP-IDF avec documentation pour l'objectif ESP32-C5. Avant de commencer, sélectionnez la version de l'environnement qui supporte cette puce et lisez les instructions pour la tuile de béton. Lors de l'utilisation de l'environnement Arduino, nous vérifions séparément le support C5 dans le paquet sélectionné et compatibilité des bibliothèques. Un programme prêt pour une autre famille ESP32, exige un examen des paramètres et des pièces jointes; seul un nom similaire n'est pas une garantie de transfert direct.

• Premièrement, nous vérifions le code du module, l'implémentation du panneau et son calendrier de connexion.
• Préparer le câble de données et l'alimentation appropriés selon les instructions du fabricant.
• Téléchargeons un cas simple et vérifions l'impression au démarrage.
• Réglez la capacité de flash réelle et utilisez PSRAM et vérifiez la mémoire détectée.
• Ajouter un capteur ou un écran, puis une communication réseau.
• Enregistrer une version de travail du projet avec des paramètres environnementaux et du matériel utilisé.

Pour les mises à jour en réseau, il convient de prévoir des sections de programmation appropriées et le processus de modernisation. Un flash plus grand peut être utile, mais l'OTA n'est pas une conséquence automatique de la balise mémoire. Avant l'utilisation sur le terrain, nous essayons également de restaurer après l'échec de la modernisation. Des mesures importantes sont planifiées de telle sorte qu'elles ne soient pas perdues sans avertissement.

Exemple de projet étudiant : enregistrement des mesures

Le projet d'apprentissage proposé est un appareil qui lit périodiquement le capteur, enregistre le résultat et envoie la mesure au serveur sélectionné. D'abord, enregistrons les données brutes et vérifions leur signification. Ajoutez ensuite le temps de mesure, marquez les résultats invalides et faites un simple affichage. Ce n'est qu'après avoir vérifié le travail de mesure que nous allons activer l'interface web. Cet ordre nous permet de diviser le projet en tâches transparentes et de montrer les résultats de chaque étape au cours du séminaire ou de la tâche finale.

Lors des tests, nous préparons les critères : à quelle vitesse l'appareil se reconnecte, ce qu'il montre lorsque le capteur est déconnecté et comment il agit lors du redémarrage. Nous pouvons comparer deux points d'accès ou deux modes de transmission de données. Les résultats sont enregistrés en même temps que les conditions d'essai. Ainsi, nous évaluons non seulement un écran de travail, mais nous comprenons le comportement de l'ensemble de l'appareil.

Modules et connexions supplémentaires

Le panneau peut être intégré au projet avec des capteurs externes, des écrans ou des modules de communication. Avant de vous connecter pour chaque supplément, vérifiez l'alimentation électrique, les niveaux de signal, l'interface de communication et l'utilisation de la connexion. Le nombre et la disposition des connexions accessibles réelles sont déterminés par le module et le panneau de support. Le deuxième système de mise en œuvre n'est pas suffisant pour être fiable et contraignant.

Lorsque vous vous connectez à des appareils avec différents niveaux de signal, sélectionnez le convertisseur approprié et lors du contrôle des charges, sélectionnez le circuit de sortie dédié. Le panneau de développement du projet industriel est considéré comme faisant partie d'un prototype qui nécessite une alimentation électrique adéquate, la protection des entrées, le logement et les essais dans l'environnement prévu. Pour nous aider à choisir, nous préparons une liste des entrées et sorties, une description de la communication et des informations sur l'alimentation électrique.

Comment choisir la bonne mise en œuvre pour votre projet?

Avant d'acheter, nous estimons la taille de l'application prévue et de l'espace réservé aux mises à niveau. Si nous n'avons pas encore de programme, décrivez les principales fonctionnalités et les fichiers attendus : si l'appareil stockera les paramètres, les sites Web locaux, les éléments graphiques ou le journal des événements. En même temps, nous déterminons quelles données devront être stockées en permanence et quelles données ne seront nécessaires qu'en cours de fonctionnement. Une telle liste est plus utile que de choisir seulement le plus grand nombre dans l'étiquette.

Pour consultation, veuillez nous fournir le but du projet, les capteurs et modules utilisés, la méthode de connexion requise et une photo ou un schéma du circuit existant. Vous pouvez également choisir l'électronique complémentaire ou demander le développement et la programmation à côté du panneau de développement. La fixation finale est adaptée à la documentation des composants en béton; dans la question technique, indiquez toujours le marquage complet de votre panneau.

Casque Bluetooth et 5-GHz réseaux : que vérifier?

ESP32-C5 prend en charge Bluetooth LE, pas Bluetooth Classic. Il n'y a donc pas de remplacement direct du ESP32 original pour les profils audio classiques A2DP ou HFP. Vérifiez votre profil d'appareil avant de sélectionner. Le Wi-Fi à 5 GHz est utile pour un point d'accès compatible, mais n'offre pas une plus grande portée à travers les murs. La disposition et les mesures de l'antenne sur le site d'application sont plus importantes que le nom standard lui-même.

Si vous sélectionnez N32R8, définissez la mémoire et les partitions selon la documentation du cadre utilisé. La capacité physique déclarée ne garantit pas encore que chaque version de l'environnement ou la table de partition par défaut en fera pleinement usage.

Ressources officielles et documentation

L'étiquette mémoire doit être validée par la feuille de données des modules ESP32-C5-WROOM-1 et ESP32-C5-WROOM-1U. La fiche de données du module elle-même ne précise pas les connexions, antennes, dimensions ou accessoires du panneau de développement support.

• Espressif: fiche technique du module ESP32-C5-WROOM
• ESP-IDF: début du développement pour ESP32-C5
• ESP-IDF: distribution de mémoire flash
• ESP-IDF: utilisation de PSRAM
• Arduino-ESP32: familles soutenues et sélection de jurys
• Waveshare: documentation du panneau de référence sur la photo illustrée
